為方便用戶對CAD文件進行修改和編輯。奧維互動地圖新版本優化了CAD文件的導入流程，您可以通過智能轉換或經典轉換中的任意一種方式導入CAD文件。
其中智能轉換方式導入CAD文件請參考幫助文檔《如何通過智能轉換方式導入CAD文件（電腦端）》、《如何通過智能轉換方式導入CAD文件（手機端）》。
下面我們主要介紹一下經典轉換方式中利用簡化參數將CAD文件導入奧維的方法。
若有七參數、四參數或三參數等坐標參數，可以直接使用這些參數設置系統坐標系；若沒有七參數、三參數等，那么可以使用簡化參數完成系統坐標系的設置并導入CAD文件。
簡化參數設置的基本條件：CAD文件的坐標系類型為北京54、西安80或者CGCS2000，且已知一個坐標點的經緯度坐標和與之對應的平面坐標。若沒有現成的坐標值，可通過創建一個關聯標簽的方式獲取。

1. 電腦端導入CAD文件

1.1. 創建關聯標簽

若用戶已有一個坐標點的經緯度坐標和與之對應的平面坐標，那么不需要再創建關聯標簽，忽略此步驟。

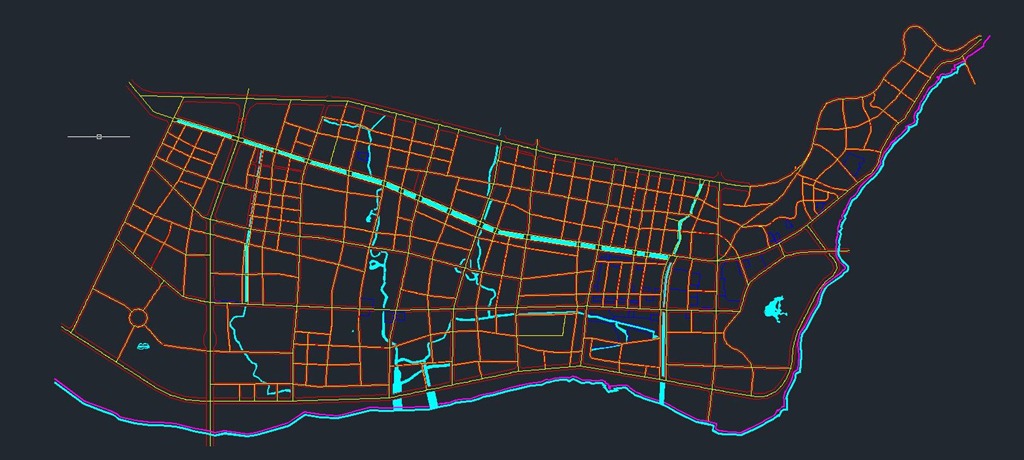

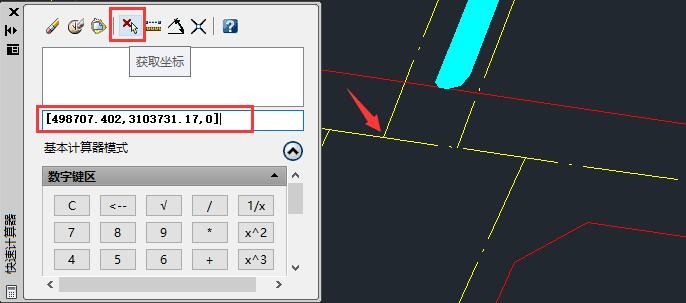

打開CAD文件，在圖紙中找到一個特征明顯的點，如交叉路口，地物拐角，這樣便于用戶在地圖上準確的找到具體位置。如下圖所示，箭頭所指的道路交叉點。

這里我們也可以用奧維的簡易CAD窗口打開dxf/dwg文件查看平面坐標，關于簡易CAD的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。

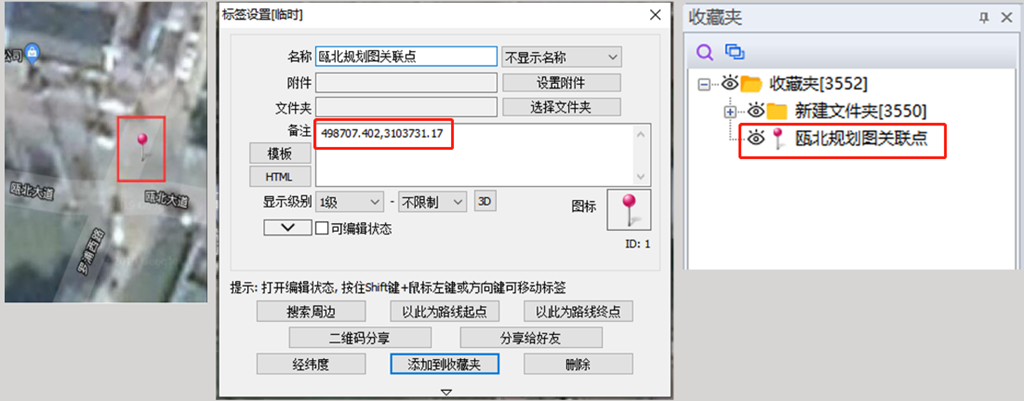

然后在奧維中找到對應的點，在該點處創建標簽，將該點的CAD坐標填寫在備注欄目下面（只需要填寫X和Y，不需要高程），輸入名稱，并【添加到收藏夾】。

若用戶需要在手機上使用這個關聯點導入CAD圖的話，可以將這個關聯點發送到手機。操作如下：

電腦端操作：登錄賬戶后，在［好友列表］下找到【我的手機】，雙擊，點擊【標記】，勾選需要發送到手機端的關聯點，點擊【確定】，點擊【發送】，即可。

手機端操作：與電腦登錄同一個賬戶，電腦端發送數據后，手機端會立馬收到。點擊左上角頭像，在［好友］頁面下找到【我的電腦】，點擊進入會話界面；點擊【下載】，下載數據；點擊數據，點擊【收藏當前數據】，選擇存放目錄，點擊【確定】，可將該關聯點保存到手機端的收藏夾中。

1.2. 設置系統坐標系

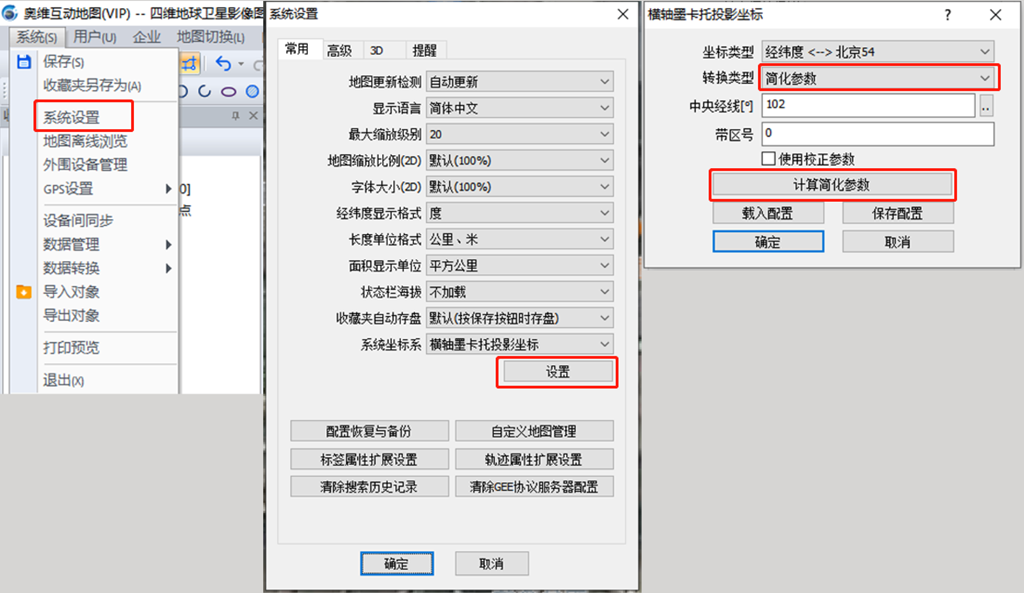

在奧維PC端中，點擊［系統］菜單，點擊【系統設置】，進入［系統設置］窗口；在［常用］選項卡中，點擊【系統坐標系】下拉框，選擇【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進入［橫軸墨卡托投影坐標］設置窗口。用戶即可設置需要的坐標系。

坐標類型：使用簡化參數，不需要設置坐標類型。

轉換類型：選擇【簡化參數】。

其他參數也不需要設置，系統會自動計算。

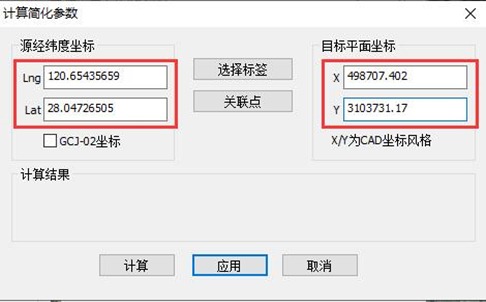

點擊【計算簡化參數】，進入［計算簡化參數］窗口。

☆若用戶已有一個坐標點的經緯度坐標和與之對應的平面坐標，直接填寫經緯度坐標和目標平面坐標（CAD坐標）。另外，若用戶的經緯度坐標為GCJ-02坐標（中國GCJ-02經緯度），需要勾選【GCJ-02坐標】；如果為CGCS2000地理坐標，那么不需要勾選【GCJ-02坐標】。

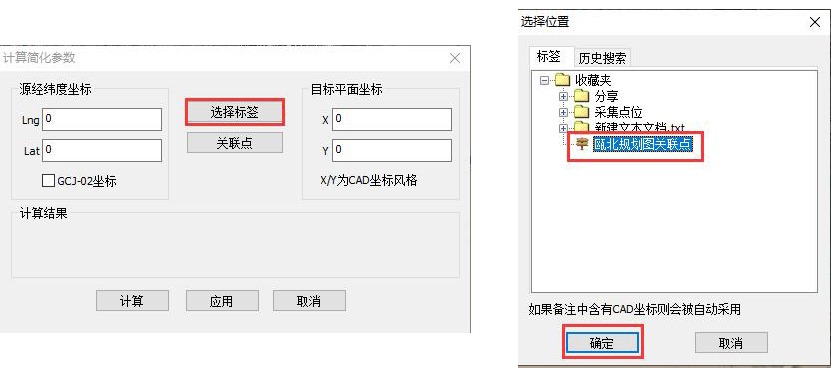

☆若用戶想通過關聯點計算簡化參數，且關聯點保存在收藏夾中，那么點擊【選擇標簽】，選擇關聯點標簽，點擊【確定】，系統會自動獲取源經緯度坐標和目標平面坐標。

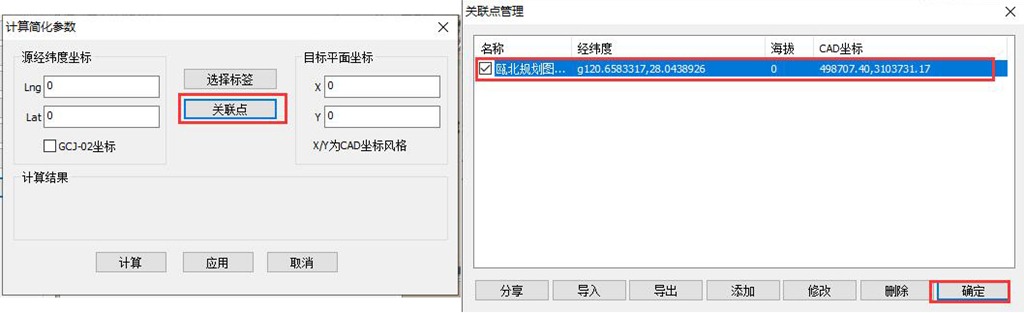

☆若用戶已將關聯點保存在了［關聯點管理］中，那么可點擊【關聯點】，勾選關聯點，點擊【確定】，系統會自動獲取源經緯度坐標和目標平面坐標。

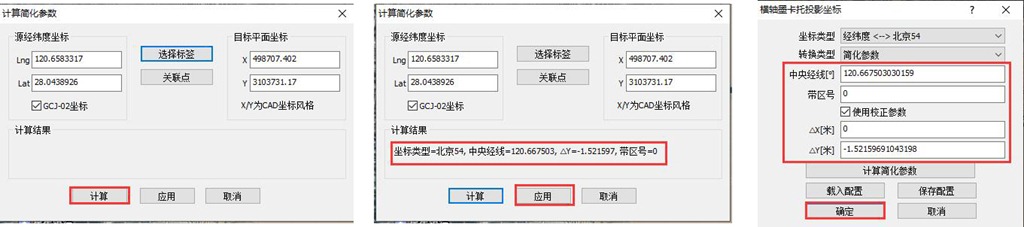

填寫好源經緯度坐標和目標平面坐標后，點擊【計算】，即可計算出簡化參數。

對于簡化參數，用戶不必關注計算出來的坐標類型、中央經線、△Y以及帶區號，這些參數是系統自動按照最小誤差確定的，沒有實際意義。

點擊【應用】，系統自動填寫參數，點擊【確定】，即可完成坐標系的設置。

1.3. 導入CAD文件

在奧維中，點擊［系統］→【導入對象】，選擇DXF/DWG文件，點擊【打開】。

進入［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。

導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。
導入到地圖：將CAD文件直接導入到地圖。
這里我們以一個不需要進行修改或者預覽的CAD文件為例，直接點擊導入到地圖。

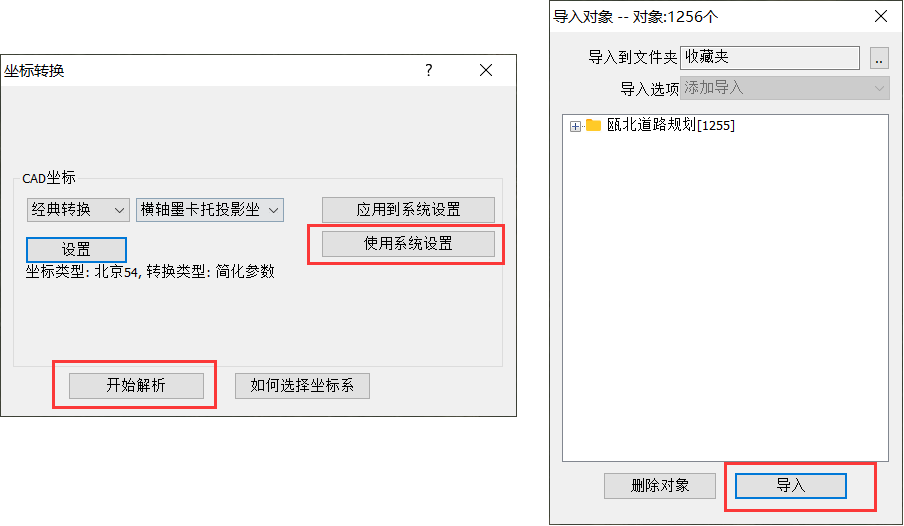

進入［坐標轉換］窗口，由于之前我們已經設置好了系統坐標系，因此這里我們可以直接點擊【使用系統設置】，點擊【開始解析】，系統解析文件；點擊【導入】，系統執行導入。

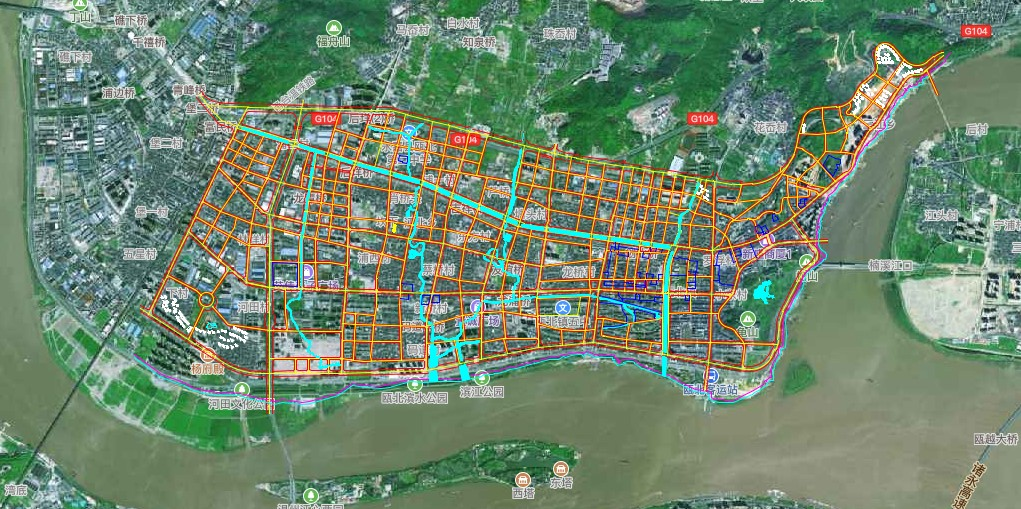

導入完成后，數據會顯示在地圖上，保存在收藏夾中。

說明：若導入CAD文件后，收藏夾保存的數據超過了當前會員等級收藏限制，那么所有數據都不會顯示在地圖上。奧維會員等級與收藏限制如下：

會員等級	免費	VIP	SVIP
收藏限制（個）	1000	2萬	100萬

備注：一個標簽、一條軌跡（線）、一個圖形均稱之為一個奧維對象

在電腦端導入CAD文件后，可發送到手機端使用，具體操作步驟如下：

電腦端操作：登錄賬戶后，在［好友列表］下找到【我的手機】，雙擊，點擊【收藏夾】，勾選需要發送到手機端的數據，點擊【確定】，點擊【發送】，即可。

手機端操作：與電腦登錄同一個賬戶，電腦端發送數據后，手機端會立馬收到。點擊左上角頭像，在［好友］頁面下找到【我的電腦】，點擊進入會話界面；點擊【下載】，下載數據；點擊數據，點擊【收藏當前數據】，選擇存放目錄，點擊【確定】，可將這些數據保存到手機端的收藏夾中。

2. 手機端導入CAD文件

直接使用手機導入CAD文件，若文件不在手機上，您需要先將CAD文件傳輸到手機上，參考使用幫助文檔《如何使用奧維點對點傳輸文件（或文件夾）》。

在手機上導入CAD文件的具體操作步驟如下：

2.1. 創建關聯標簽

若用戶已有一個坐標點的經緯度坐標和與之對應的平面坐標，或者已經創建好了關聯標簽，那么不需要再創建關聯標簽，可忽略此步驟。

在手機上使用CAD圖紙查看工具打開CAD文件，在圖紙中找到一個特征明顯的點，如交叉路口，地物拐角，這樣便于用戶在地圖上準確的找到具體位置。如下圖所示，箭頭所指的道路交叉點。

獲取到該點的平面坐標。

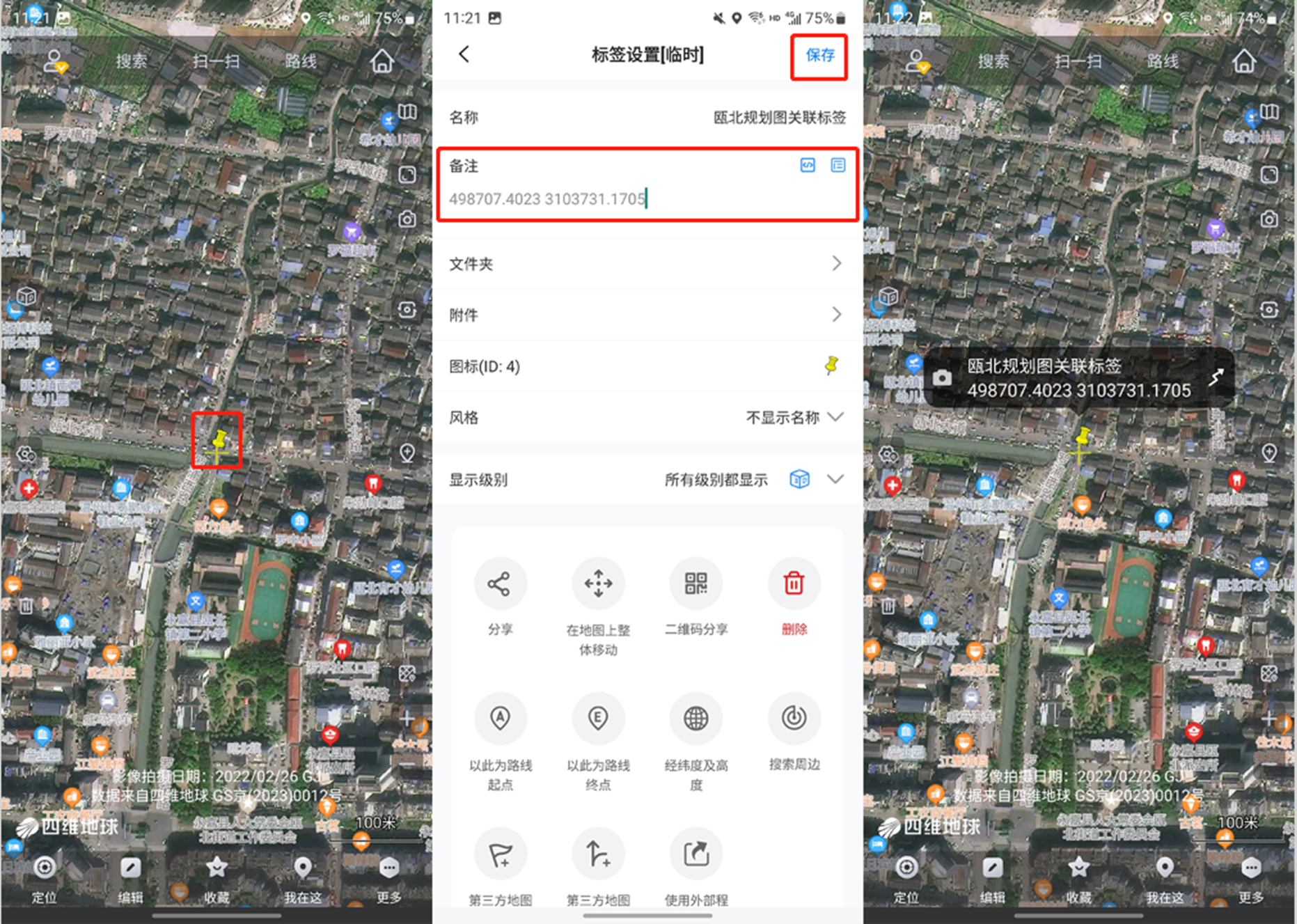

然后在奧維中找到對應的點，在該點處創建標簽，將該點的CAD坐標填寫在備注欄目下面（只需要填寫X和Y，不需要高程），輸入名稱，點擊【保存】，保存到收藏夾。這樣，就創建好了關聯標簽。

2.2. 設置系統坐標系

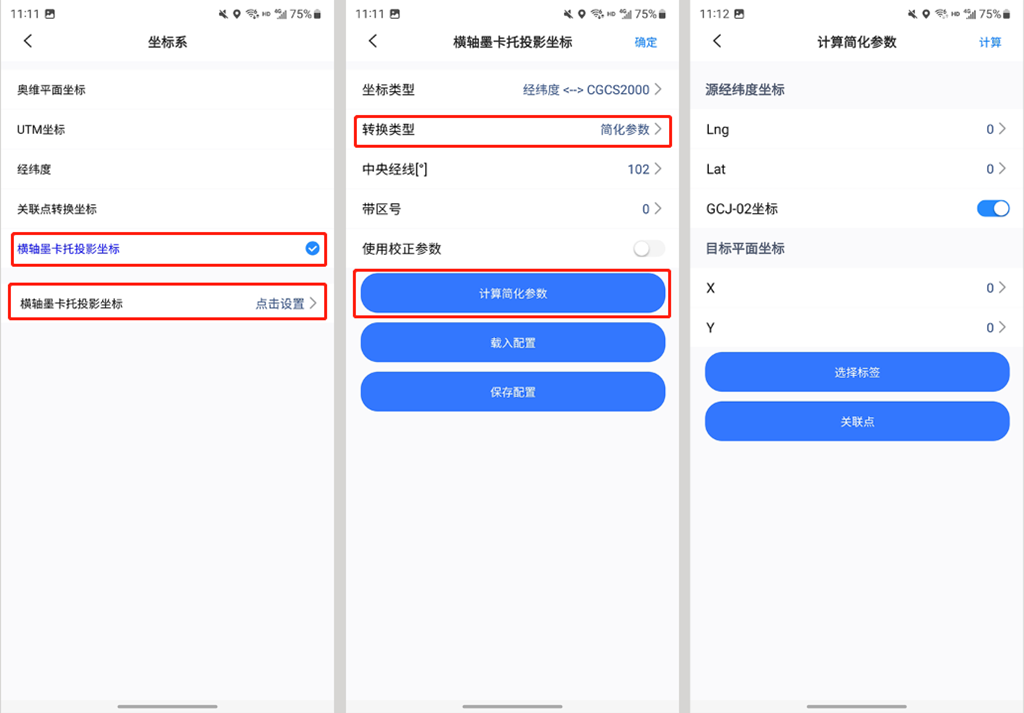

在手機端主界面，點擊【更多】→【設置】→【坐標系】。

選擇【橫軸墨卡托投影坐標】，點擊設置，進入［橫軸墨卡托投影坐標］頁面。

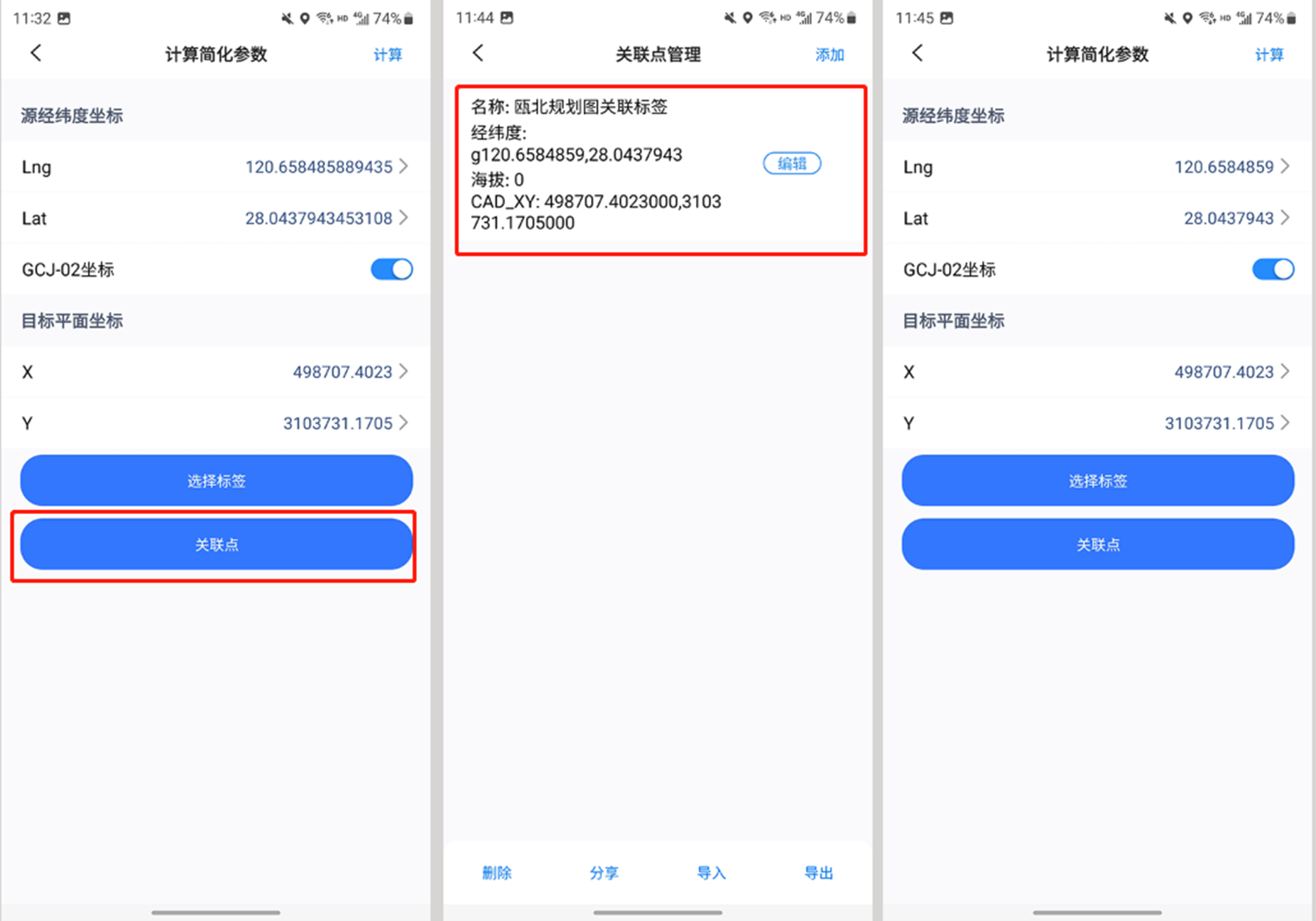

☆若用戶已有一個坐標點的經緯度坐標和與之對應的平面坐標，直接填寫經緯度坐標和目標平面坐標（CAD坐標）。另外，若用戶的經緯度坐標為GCJ-02坐標（中國GCJ-02經緯度），需要開啟【GCJ-02坐標】；如果為CGCS2000地理坐標，那么不需要開啟【GCJ-02坐標】。

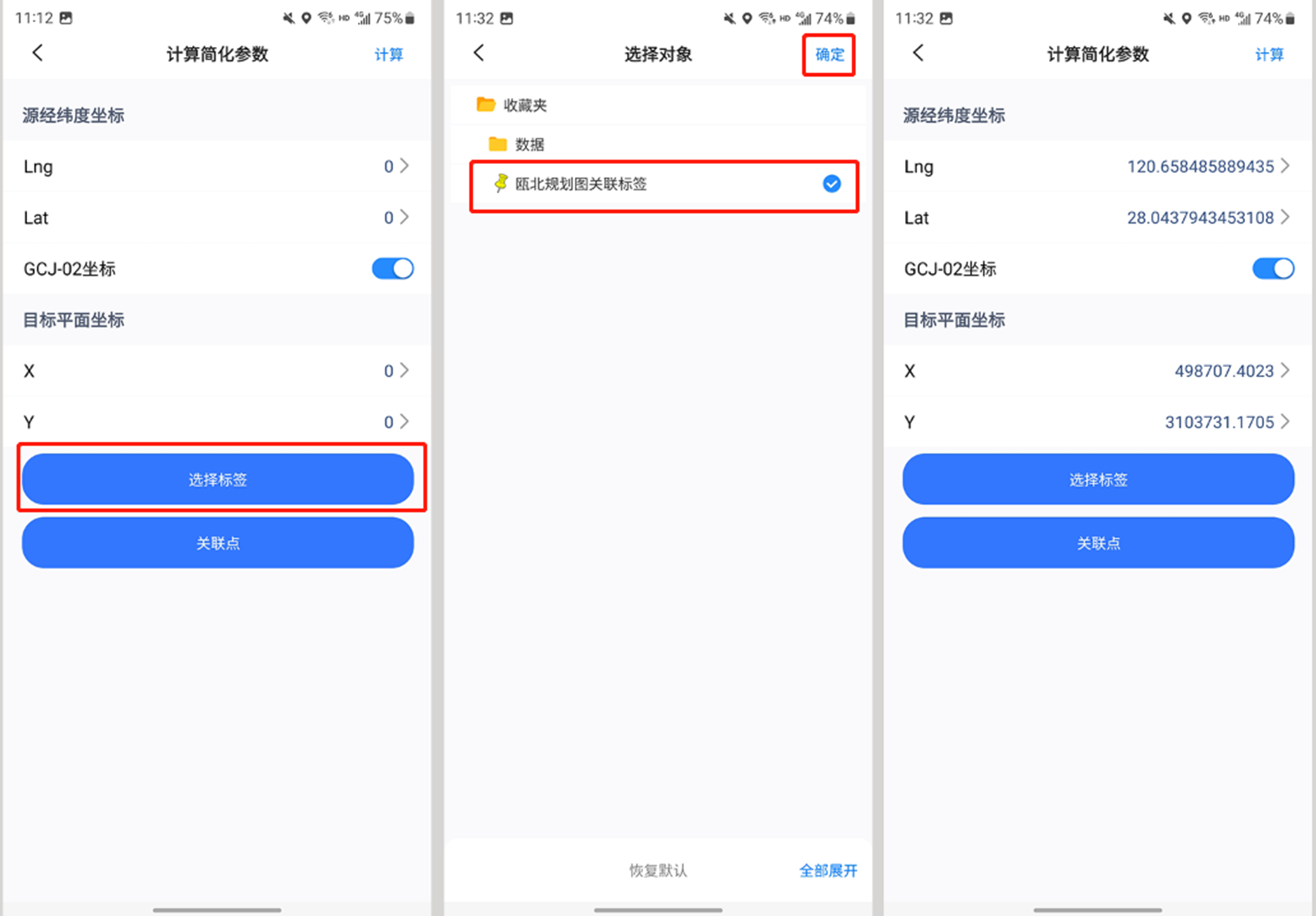

☆若用戶想通過關聯點計算簡化參數，且關聯點保存在收藏夾中，那么點擊【選擇標簽】，選擇關聯點標簽，點擊【確定】，系統會自動獲取源經緯度坐標和目標平面坐標。

☆若用戶已將關聯點保存在了［關聯點管理］中，那么可點擊【關聯點】，勾選關聯點，點擊【確定】，系統會自動獲取源經緯度坐標和目標平面坐標。

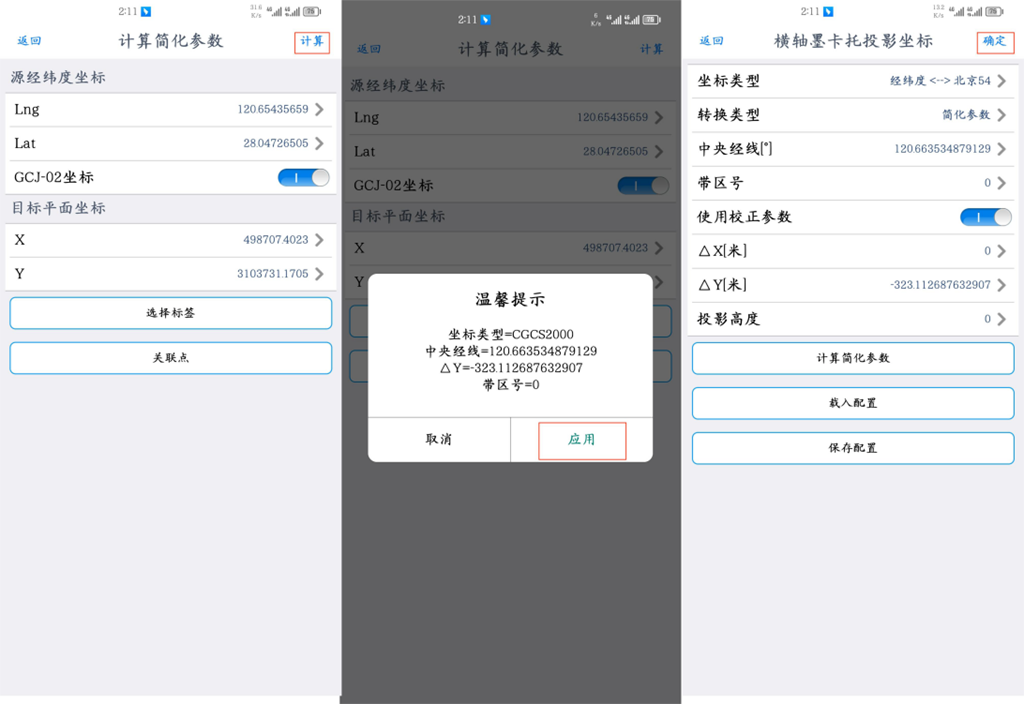

填寫好源經緯度坐標和目標平面坐標后，點擊【計算】，即可計算出簡化參數。

對于簡化參數，用戶不必關注計算出來的坐標類型、中央經線、△Y以及帶區號，這些參數是系統自動按照最小誤差確定的，沒有實際意義。

點擊【應用】，系統自動填寫參數，點擊【保存】，即可完成坐標系的設置。

2.3. 導入CAD文件

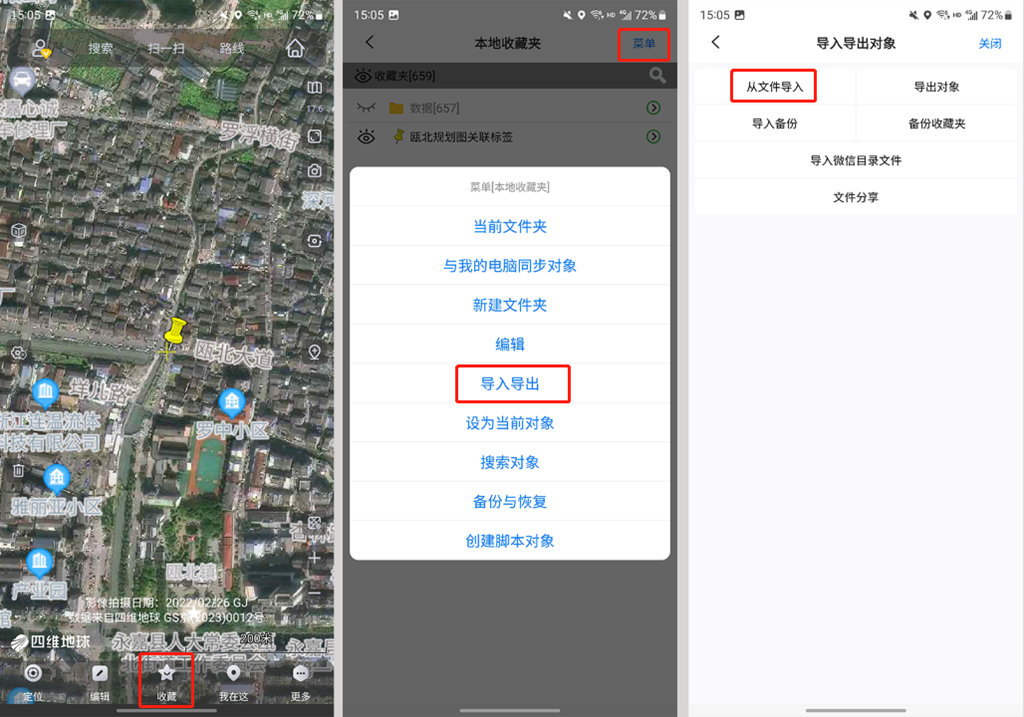

在奧維手機端，點擊【收藏】→【菜單】→【導入導出】→【從文件導入】。

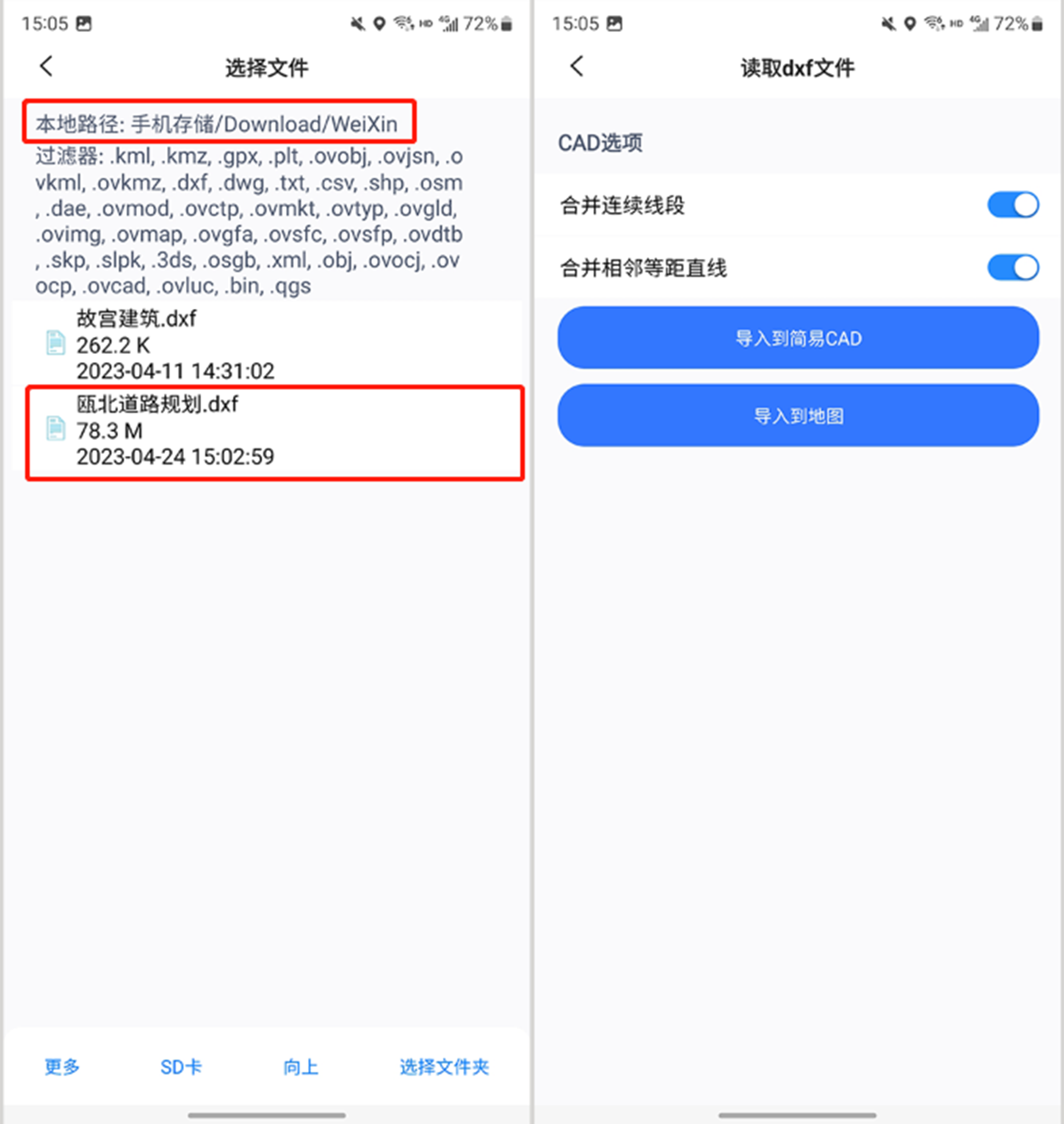

系統自動打開奧維根目錄，選擇CAD文件。如果用戶沒有將CAD文件保存在奧維根目錄下面，那么就點擊SD卡，找到保存CAD文件的目錄。

使用QQ、微信傳輸的文件會保存在QQ、微信的根目錄下面。

QQ根目錄：tencent/QQfile_recv

微信根目錄：tencent/MicroMsg/Download

找到后，點擊文件，彈出［讀取dxf文件］頁面。
在［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。

導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。

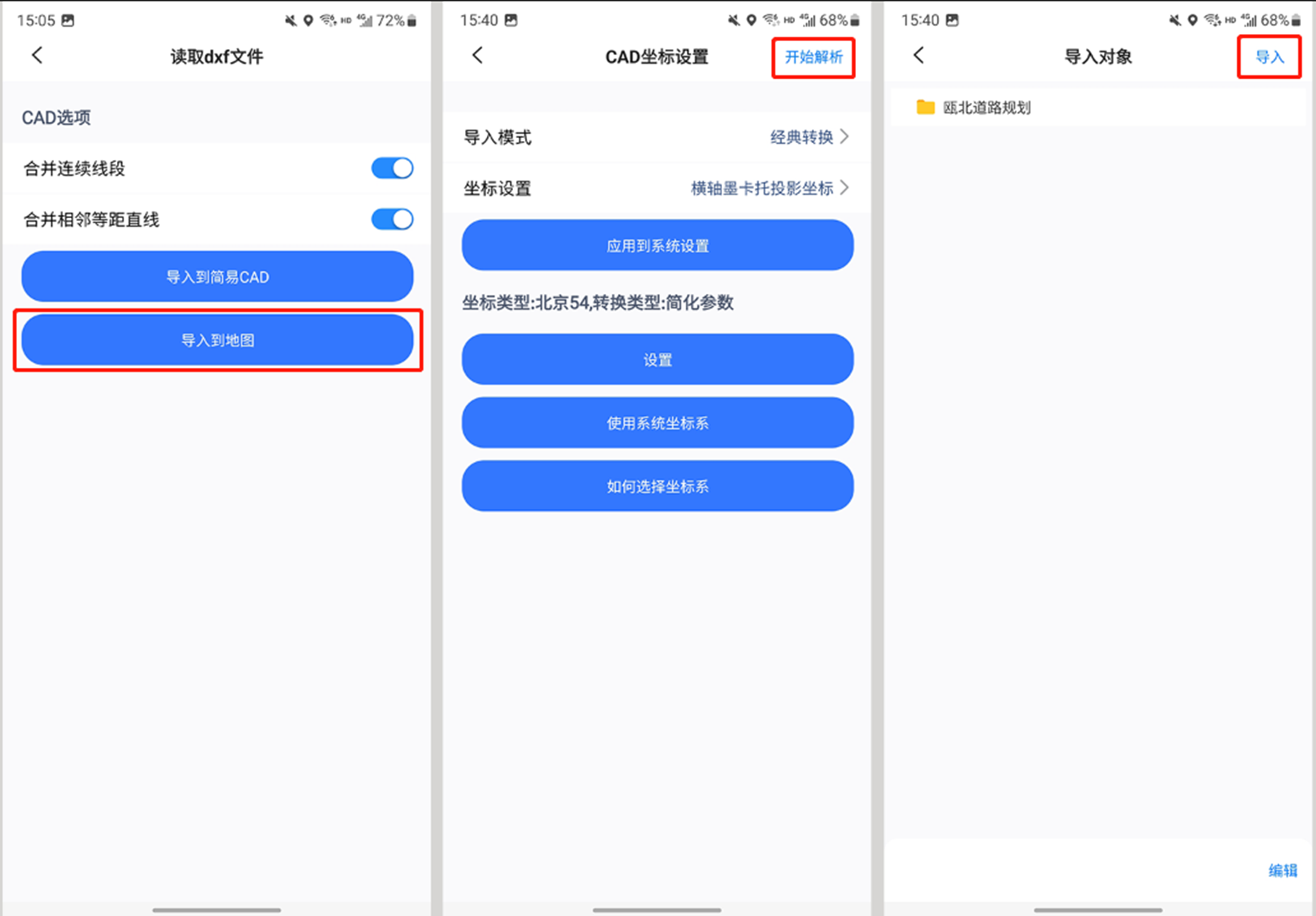

導入到地圖：將CAD文件直接導入到地圖。
這里我們以一個不需要進行修改或者預覽的CAD文件為例，直接點擊導入到地圖。
進入［CAD坐標設置］窗口,由于之前我們已經設置好了系統坐標系，因此這里我們可以直接點擊【使用系統坐標系】，點擊【開始解析】，系統解析文件；解析完成后，點擊【導入】。

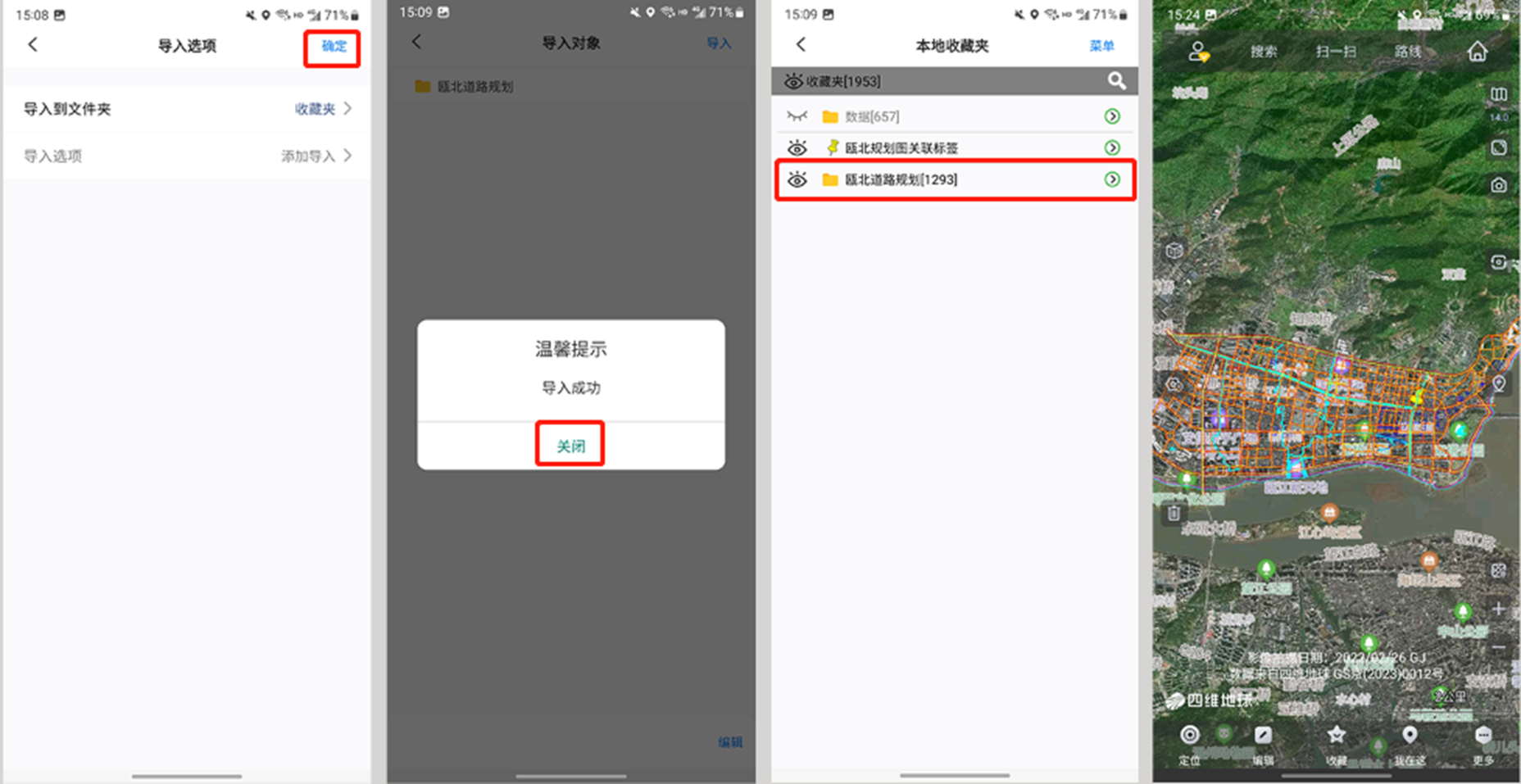

點擊【確定】，系統執行導入文件；導入完成后，數據會保存在收藏夾中，顯示在地圖上。

若導入后，數據存在偏移，請參考使用幫助文檔《如何處理導入CAD文件產生的偏移》予以校正。
