在奧維中，您可以將等高線、影像底圖導出成dxf、dwg格式，在CAD中使用。

☆說明：

• 導出等高線，需要SVIP；
• 最大可導出面積為10萬平方公里的等高線。
• 平原地區，等高線較稀疏；山區等高線較密集。

1. 導入高程數據

奧維已不提供在線的等高線數據，如果您要從奧維中導出等高線到CAD中，需要先將您的高程數據導入到奧維。

關于導入高程數據的詳細說明請參考幫助文檔《如何導入高程數據》。

2. 下載地圖數據

如果您需要導出底圖，應當先下載地圖數據，關于下載地圖的詳細說明請參考幫助文檔《如何下載地圖數據（電腦端）》，建議您繪制自定義區域下載地圖。

如果不需要導出底圖，請忽略此步驟。

3. 導出等高線及底圖

在地圖上，點擊需要導出的區域，點擊按鈕，點擊【高級】。

點擊【導出成圖片】，您需要設置地圖級別、僅顯示區域內圖片和在地圖上顯示奧維對象。

• 地圖級別：如果您只導出等高線，不需要設置地圖級別；如果需要導出地圖，級別越高，地圖越清晰。

• 僅顯示區域內圖片：建議勾選，不勾選時會導出繪制區域范圍外的地圖。

• 在圖片上顯示奧維對象：若您需要將區域內的標簽、軌跡或圖形導出，請勾選此項。

設置完成后，點擊【保存成CAD】。

如果彈出[重要提示]，請點擊【關閉】。

彈出[警告]對話框，點擊【我已知曉】。

在[CAD文件選項]對話框，需要設置文件類型、文件存放路徑、圖片分塊方式、奧維對象以及等高線導出設置，本文以導出dwg文件為例。

• 圖片分塊：建議保持默認為[圖片最大化]，此時導出是一整張圖片；當設置為[圖片固定大小]，導出時會被分成多個固定大小的圖片。
• 奧維對象：建議保持默認。
• 等高線：您可以選擇系統提供的10米等高線、50米等高線或100米等高線，也可以手動輸入一個大于0的整數。點擊【…】按鈕，可以設置字體顏色及等高線顏色。

設置完畢后，點擊【確定】，設置CAD坐標。

您根據實際需要選擇坐標系，可設置為橫軸墨卡托投影坐標（CGCS2000、西安80、北京84平面坐標）、經緯度坐標、UTM坐標等。

如果對坐標系沒有要求，那么就保持默認。

假設需要導出CGCS2000投影坐標的CAD文件，請參考下列說明進行設置：

①CAD坐標，選擇【橫軸墨卡托投影坐標】，點擊【設置】。

坐標系選擇原則：您導出的等高線，如果要復制到其他CAD圖紙中，那么要和CAD圖紙保持一致的坐標系，否則無法配合使用。

②坐標類型：您可以根據實際需要選擇【經緯度<——>北京54】【經緯度<——>西安80】【經緯度<——>CGCS2000】【經緯度<——>UTM】或者【經緯度<——>自定義】，本文以CGCS2000為例。

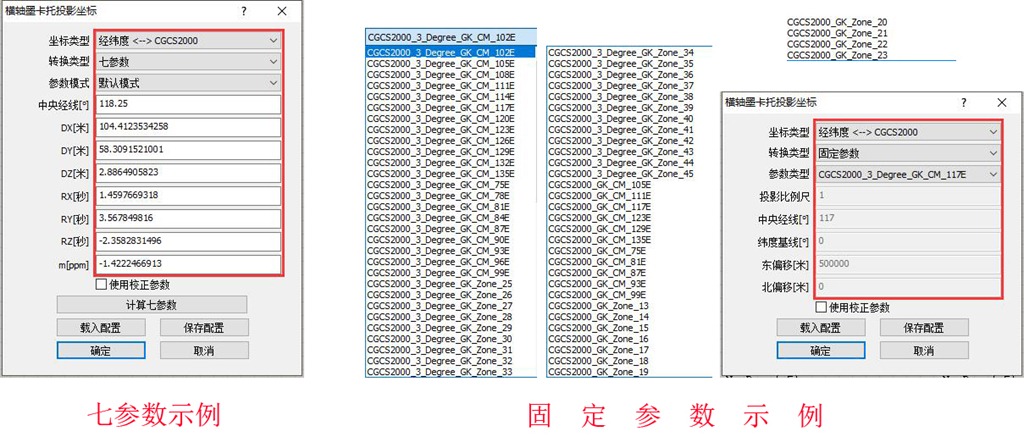

③轉換參數：根據您CAD圖紙的測量參數選擇，奧維提供七參數、三參數、四參數、全參數、固定參數等選項。本文以七參數和固定參數為例。

固定參數的【參數類型】：根據等高線所在的投影帶（3°分帶或6°分帶）、中央經線選擇。

設置完成后，點擊【確定】。

點擊【導出】，等待完成。完成后，點擊【關閉】，即可。

在您設置的路徑下，會生成一個文件夾和一個dwg文件。dwg文件為等高線數據，文件夾存放dwg文件關聯的影像底圖。

在CAD中打開導出的dwg文件，可以看到等高線和影像底圖。
