針對常用的軌跡對象，會有很多相關的應用，奧維把大部分功能應用整理到軌跡的高級屬性當中，便于找到和使用。

在地圖上點擊軌跡進入"軌跡設置"頁面，再點擊【高級】按鈕，進入'軌跡高級功能'操作頁面，如下圖：

（1）統計：點擊【統計】按鈕，彈出'軌跡詳情'窗口，如下圖：

點擊【導出為CSV】可將每一個軌跡點的經緯度、高度、海拔、距離、時間等數據導出為CSV格式的文件，可用Excel打開并進行進一步的自動運算，如下圖：

（2）查看剖面圖

添加到收藏夾：將軌跡以“剖面圖（時間）”為名稱形式添加到收藏夾。

另存為圖片：將當前的剖面圖以圖片格式保存。

另存為CSV：將虛擬生成200個等距離的軌跡點并進行數據輸出，如下圖：

（如需要導出實際的軌跡點數據請使用：統計—-導出為CSV功能）

另存為ORG：將當前的剖面圖以org格式保存。

另存為DWG：在剖面圖窗口右鍵切換成縮放模式后，可將當前剖面圖以dwg格式保存。

導出軌跡點：將當前軌跡的軌跡點以csv格式導出。

導入軌跡點：導入csv格式軌跡點文件并顯示該軌跡剖面圖。

（3）按時間回放：點擊該按鈕，彈出'軌跡回放'窗口，此時可以關閉'軌跡設置'、'軌跡高級功能'窗口，點擊【播放】進入軌跡回放狀態，如下圖：

（4）轉換成線路：點擊該按鈕將在地圖上生成導航線路，并彈出導航線路設置窗口，如下圖：

在導航線路設置頁面可以進行模擬導航，如果電腦連接有GPS設備也可以直接開始導航。

（5）轉換成圖形：點擊該按鈕將在地圖上生成以軌跡為輪廓并且首尾閉合的圖形，如下圖：

進入"圖形設置"，點擊"高級"再點"詳細信息"可查看圖形面積，此功能常用于計算土地面積。

（6）生成下載區域：點擊該選項彈出自動生成區域設置窗口，如下圖

選擇好軌跡周邊范圍、邊角類型，再點【確定】，生成指定范圍大小的圖形，如下圖

此功能用于通過圖形下載軌跡線路指定范圍內的地圖數據，可減少不必要的數據下載。

（7）生成軌跡樁號：點擊該選項彈出生成軌跡樁號窗口，如下圖

根據需求設置參數和顯示樣式之后，點擊確定。

生成的軌跡樁號會添加到收藏夾并顯示在地圖上。

（8）生成過濾軌跡：點擊該選項彈出生成過濾軌跡窗口，如下圖

設置軌跡點過濾選項，點擊確定，可以將一些位置偏移嚴重的軌跡點過濾掉。

（9）生成CAD偏移對象：點擊該選項彈出生成CAD偏移對象窗口，如下圖

生成效果如下圖黃色曲線，是按原藍色軌跡逆時針偏移10米計算得來：

（10）復制偏移軌跡：點擊該選項彈出復制偏移軌跡窗口，如下圖

設置偏移角度、間隔、數量，再點【確定】，會按照設置的參數生成對應數量的軌跡。

（11）切割圖形：點擊該選項彈出切割圖形窗口，如下圖

當軌跡點沒有交叉，且穿過圖形時，選擇圖形，點擊確定，圖形會按照軌跡走向分割成2個圖形。

（12）將折點轉成曲線：點擊該選項彈出提示窗口，點擊確定，輸入曲線半徑，點擊生成。

按照輸入的曲線半徑，軌跡變成CAD多段線。

（13）在軌跡上插入標簽或軌跡點：點擊該選項彈出如下窗口

選擇類型、方式、間距等信息，再點擊【生成】，此功能可用于通信電力行業的桿路設計，配合'文件夾對象關聯'功能可達到更高級的效果。

（14）在軌跡點處插上標簽：點擊該選項彈出如下窗口

選擇插入類型，點擊【確定】，即在軌跡點處插上標簽，此功能適用于手動繪制的軌跡，應用于通信，電力等。

（15）自動獲取軌跡點高程：此功能是利用等高線數據生成軌跡點的海拔數據，點擊彈出如下對話框。

（16）去除軌跡點時間：此操作是為了使軌跡導出為KML文件可以在谷歌地球里進行編輯。

（17）軌跡頭尾互換：不帶時間的軌跡進行操作時，會彈出如下對話框

帶時間的軌跡會被刪除時間信息，并彈出如下帶提示的對話框

（18）軌跡點編輯：點擊該選項彈出如下窗口，可對每一個軌跡點的經緯度、海拔進行編輯。

如果用戶在系統設置里啟用了軌跡屬性擴展設置，還可以對擴展信息進行編輯，編輯后的數據會在【高級—-統計—-導出為CSV】的表格里體現。

（19）軌跡簡化：點擊該選項彈出如下窗口。

設置簡化方法后，點擊確定，簡化后的軌跡會添加到收藏夾顯示在地圖上。

（20）軌跡修剪：點擊該選項，在地圖上單擊繪制修剪區域，雙擊進行修剪。

（21）生成地圖動畫：點擊該選項彈出如下窗口。

設置游覽設置、文本設置、圖片設置等參數，點擊確定，輸入動畫名稱，確定，生成的軌跡游覽動畫會添加到收藏夾中。

如需了解更多地圖動畫幫助文檔請前往官網查看。

• 1. 圖形切割
  • 1.1. 單個圖形切割
  • 1.2. 多個圖形切割
• 2. 圖形組合
  • 2.1. 合并運算
  • 2.2. 交集運算
  • 2.3. 差運算
  • 2.4. 異或運算

在奧維互動地圖中，可以實現將一個圖形分割成兩個圖形，也可以對多個符合相應條件的圖形進行合并、交集、差、異或拓?fù)溥\(yùn)算。

使用此功能，要求奧維軟件版本為v9.1.6及以上。此外，使用圖形組合功能，需要購買VIP。

本文僅介紹奧維手機端此功能的操作。電腦端操作請參考《奧維電腦端圖形切割與圖形組合使用說明》。

1. 圖形切割

支持切割單個地圖、批量切割多個圖形。

1.1. 單個圖形切割

如下圖所示，有一個繪制好的多邊形。

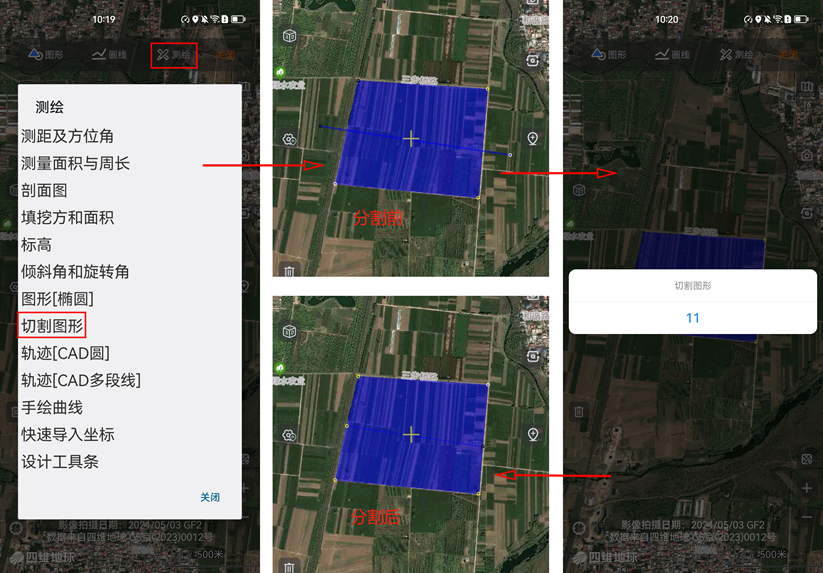

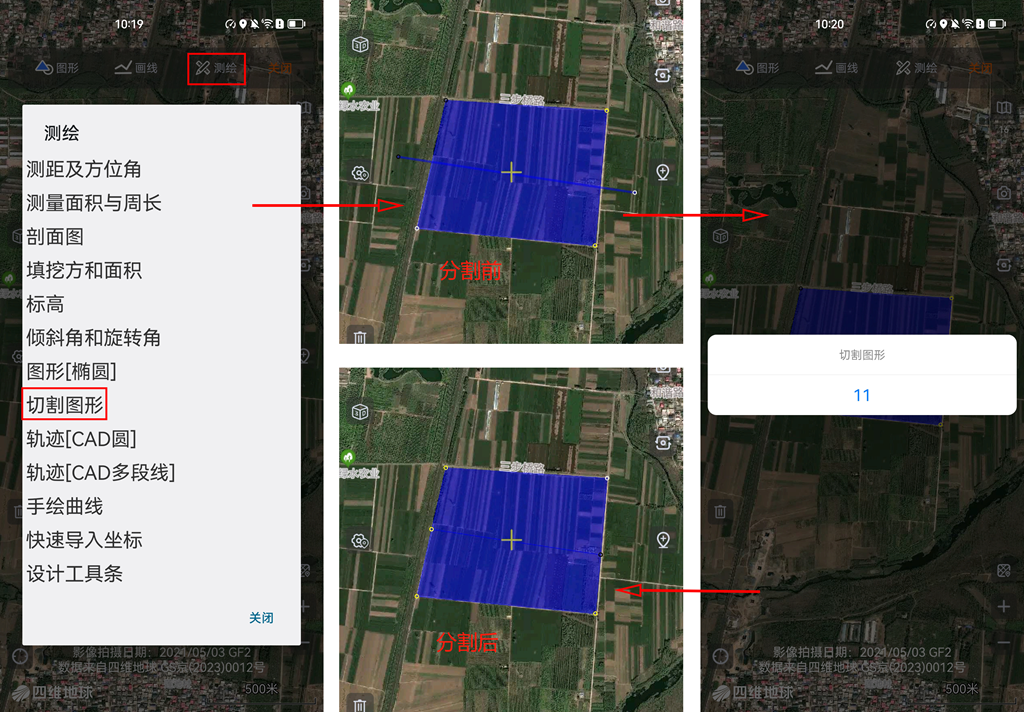

在奧維主界面，點擊【編輯】→【測繪】→【切割圖形】按鈕，繪制一條線段穿過需要切割的圖形，點擊結束，彈出[切割圖形]對話框；點擊切割圖形名稱【11】，圖形一分為二。

切割后的效果：名稱、填充顏色等屬性保持不變，顯示公共邊。

1.2. 多個圖形切割

除了對單個圖形切割外，您還可以使用一條線同時對多個圖形進行切割。如下圖所示，我們同時切割兩個多邊形。

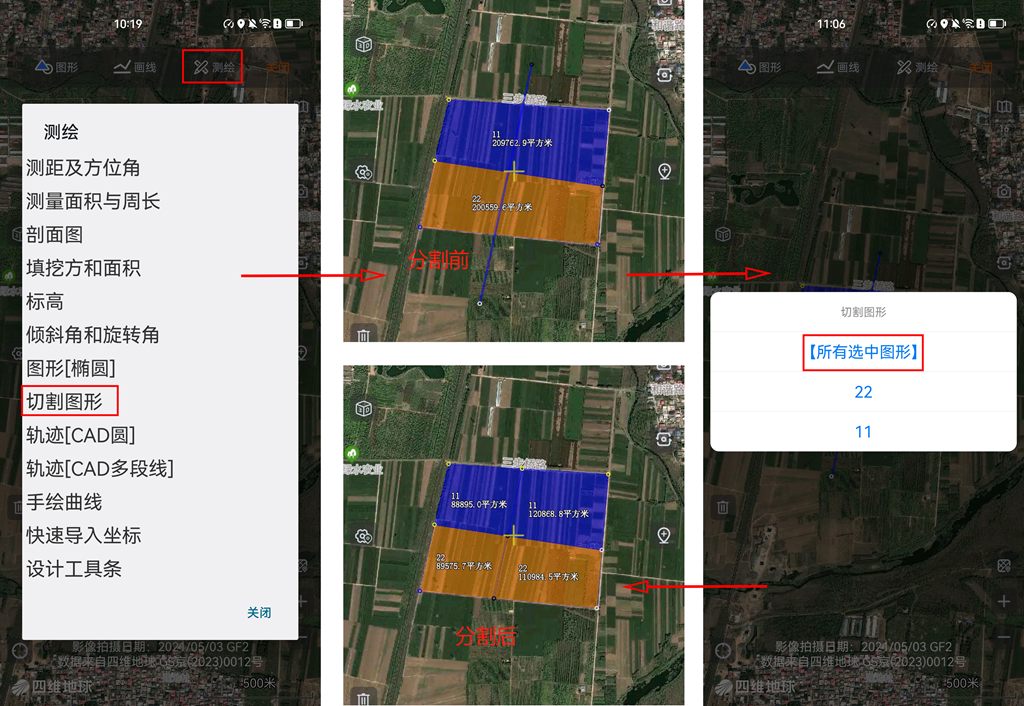

點擊【編輯】→【測繪】→【切割圖形】按鈕，繪制一條線段穿過多個圖形，點擊結束，彈出[切割圖形]對話框；選擇“圖形”，如果您要同時切割多個圖形，那么選擇【所有選中圖形】，然后點擊【確定】，即可。

切割后的效果：名稱、填充顏色等屬性保持不變，顯示公共邊。

2. 圖形組合

在奧維中，圖形組合包括合并、交集、差和異或。

2.1. 合并運算

合并運算：是指將多個圖形合并成一個圖形，合并后圖形的名稱、填充顏色等屬性以合并前的第一個圖形為準。如果這些圖形相交或有公共邊，那么交線或公共邊或被刪除。

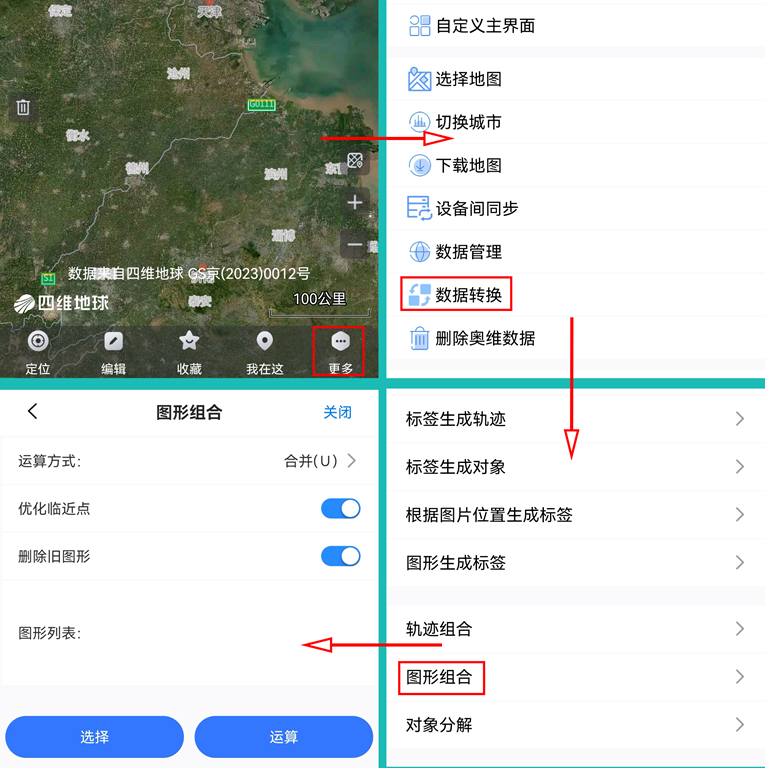

在奧維手機端，點擊[更多]→【數據轉換】→【圖形組合】；運算方式，選擇【合并】，點擊【選擇】。

優化臨近點：可以防止經過拓?fù)溥\(yùn)算的圖形在導入導出后出現很細小的縫隙。建議保持默認。

刪除舊圖形：圖形合并后不保留原來的圖形。建議保持默認。

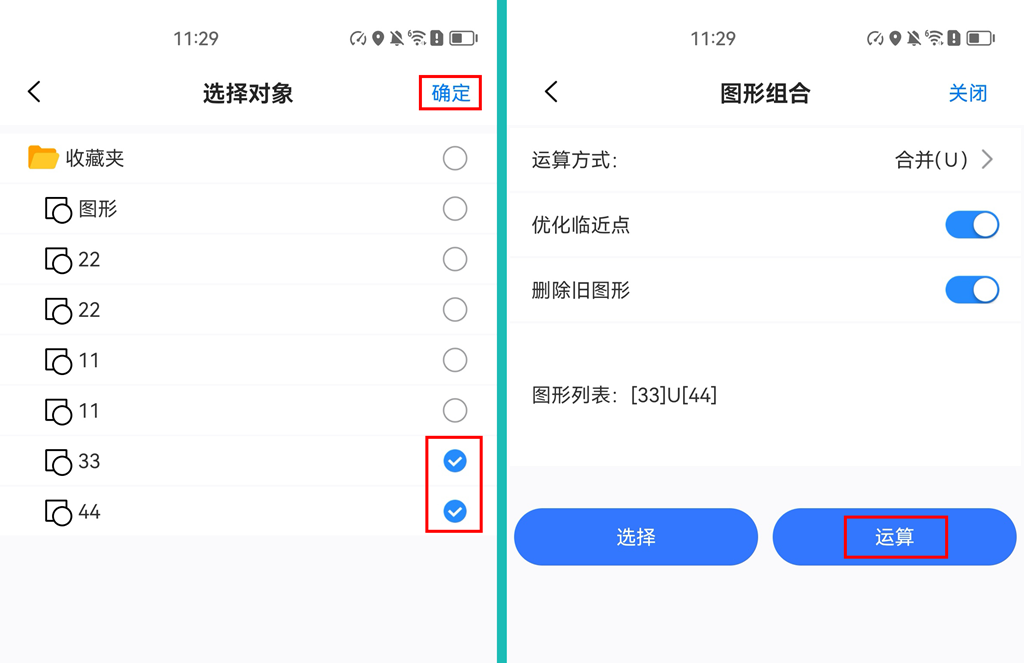

勾選需要合并的圖形，點擊【確定】→【運算】，提示“操作成功”即可。

具體效果分下列三種情況說明：

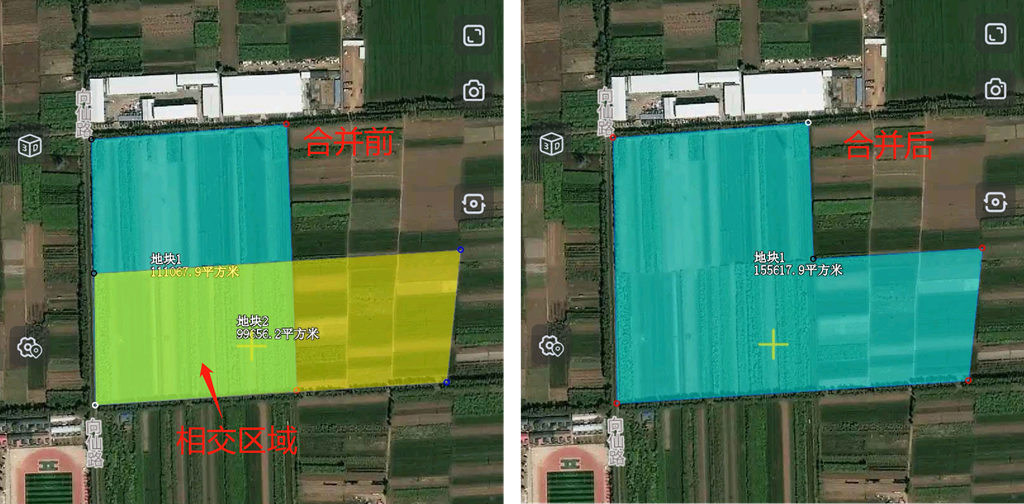

①有公共邊的圖形合并，名稱、填充顏色等屬性以第一個圖形為準，公共邊會被刪除。

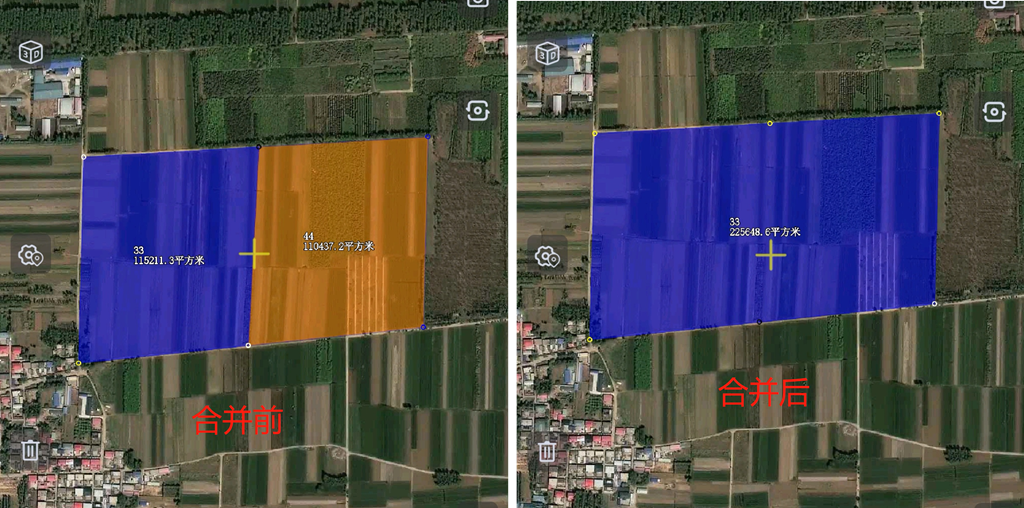

②多個相交的圖形合并，相交線會被刪除。

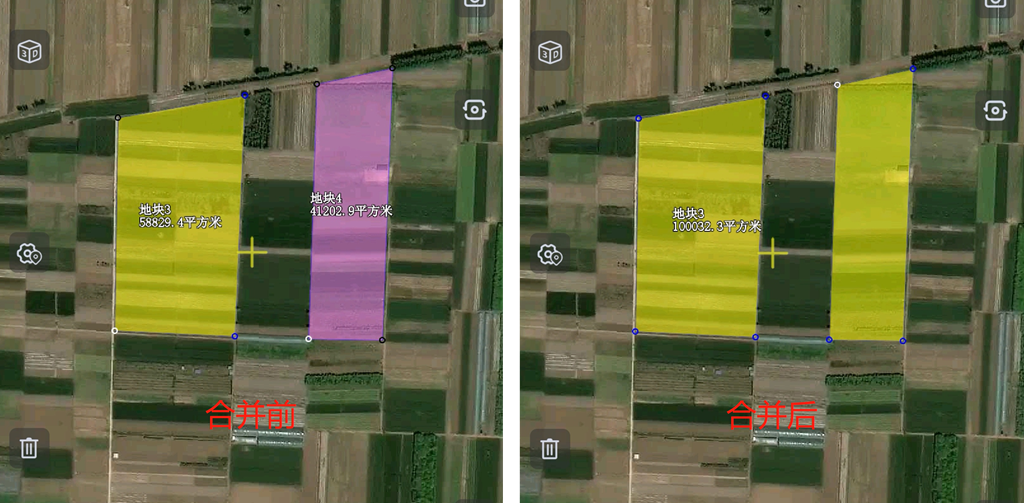

③不相鄰的圖形合并，名稱、填充顏色等屬性以第一個圖形為準，相對位置保持不變。

2.2. 交集運算

交集運算：裁剪出多個圖形相交（即重疊）的區域，多余的部分被刪除。不相交的圖形無法執行“交集”運算。

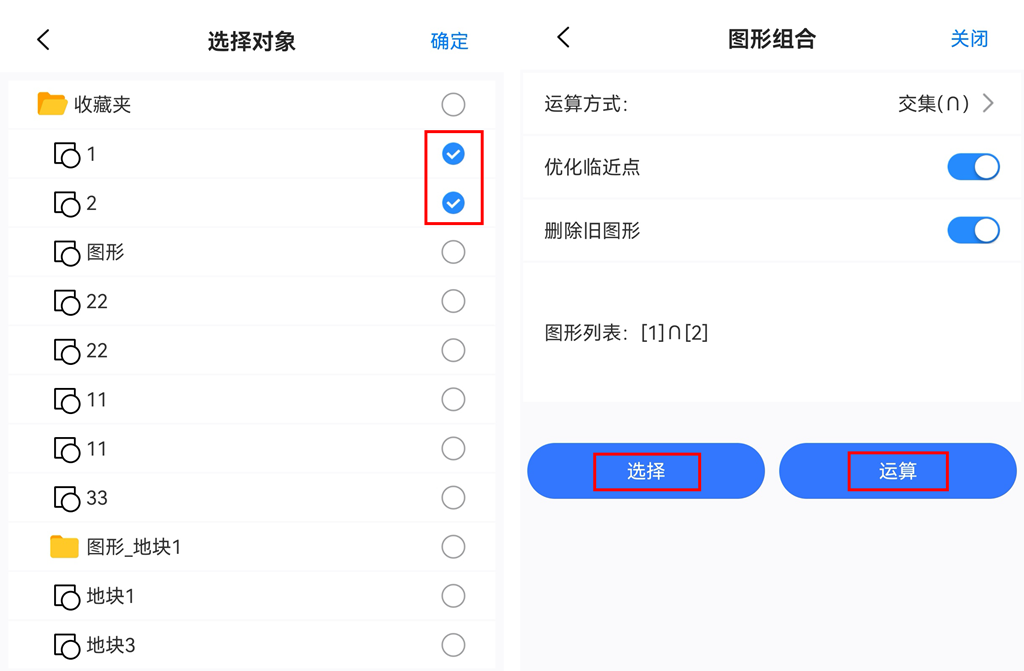

在奧維手機端，點擊[更多]→【數據轉換】→【圖形組合】；運算方式，選擇【交集】，點擊【選擇】。

勾選相交的圖形，點擊【確定】→【運算】，提示“操作成功”，即可。

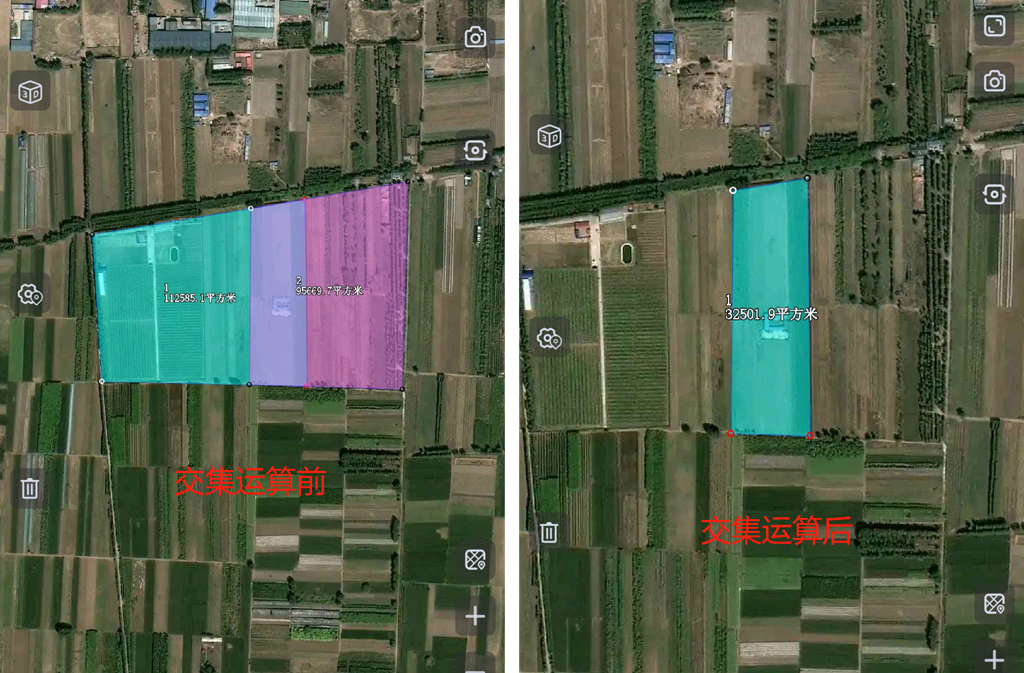

效果：相交（重疊）的區域就會保留。

2.3. 差運算

差運算：將兩個相交的圖形相減，得到的結果是第一個圖形扣除相交部分后的圖形。

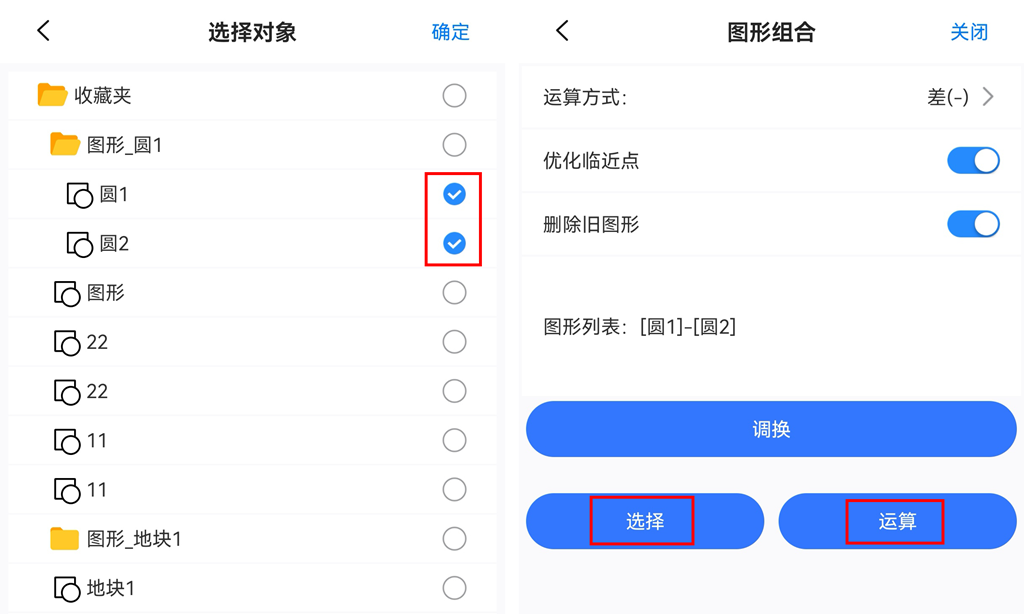

在奧維手機端，點擊[更多]→【數據轉換】→【圖形組合】；運算方式，選擇【差】，點擊【選擇】。

勾選相交圖形，點擊【確定】；

說明：圖形列表，您可以調換圖形的順序。在進行運算后，運算框中的第一個圖形會保留。

點擊【運算】，提示“操作成功”，即可。

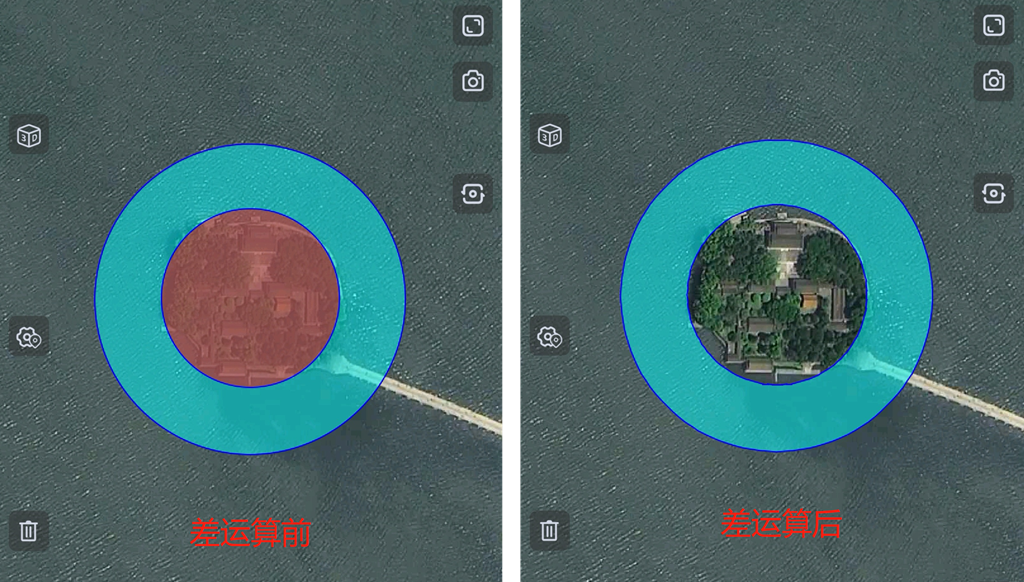

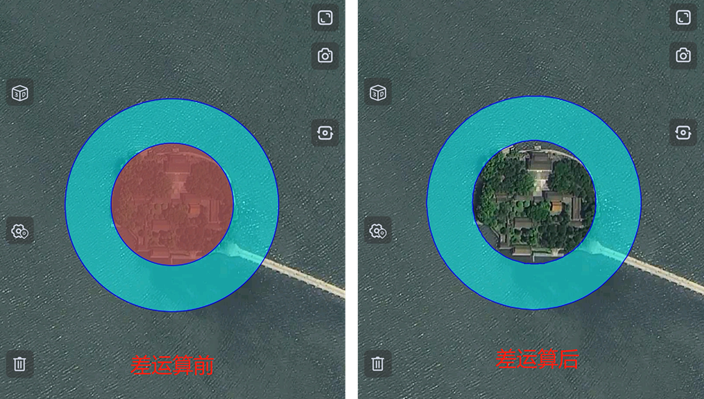

效果1：如下圖所示，兩個圓作“差”運算（即“大圓減小圓”），小圓被刪除，得到“圓環”

效果2：如下圖所示，一個橢圓和一個矩形作“差”運算（即“橢圓減矩形”），矩形被刪除（包括兩個圖形相交的部分）。

2.4. 異或運算

異或運算：將多個圖形相交（重疊）部分刪除，并組合成一個圖形。如果多個不相交的圖形作“異或”運算，其效果為圖形“合并”。

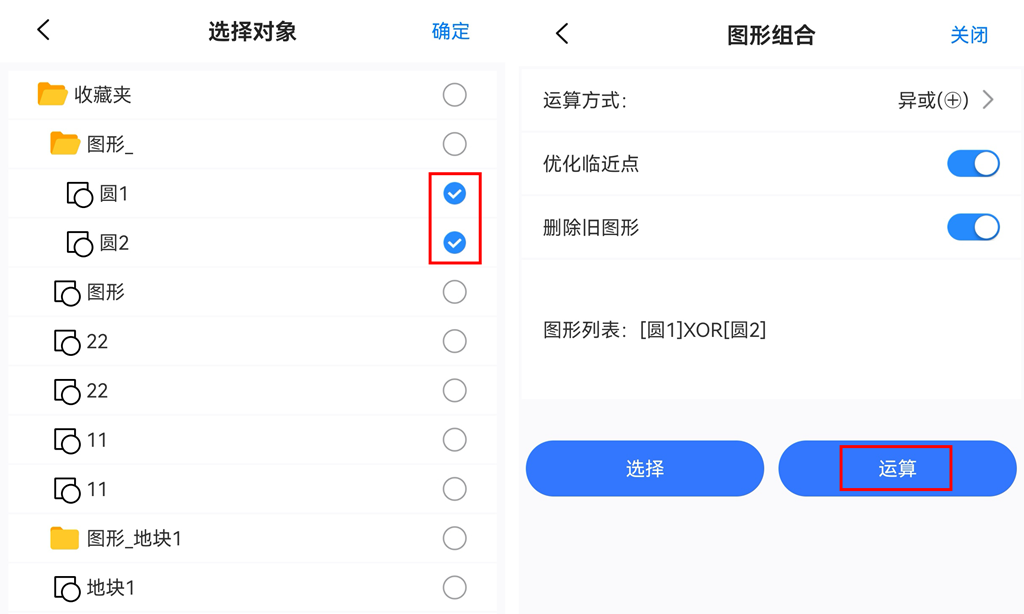

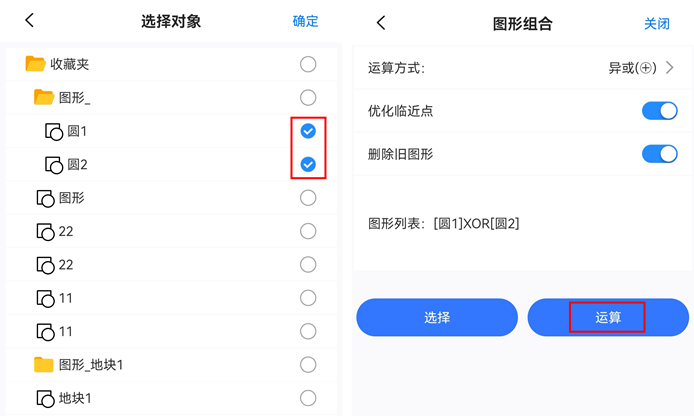

在奧維手機端，點擊[更多]→【數據轉換】→【圖形組合】；運算方式，選擇【異或】，點擊【選擇】。

勾選相交圖形，點擊【確定】→【運算】，提示“操作成功”，即可；

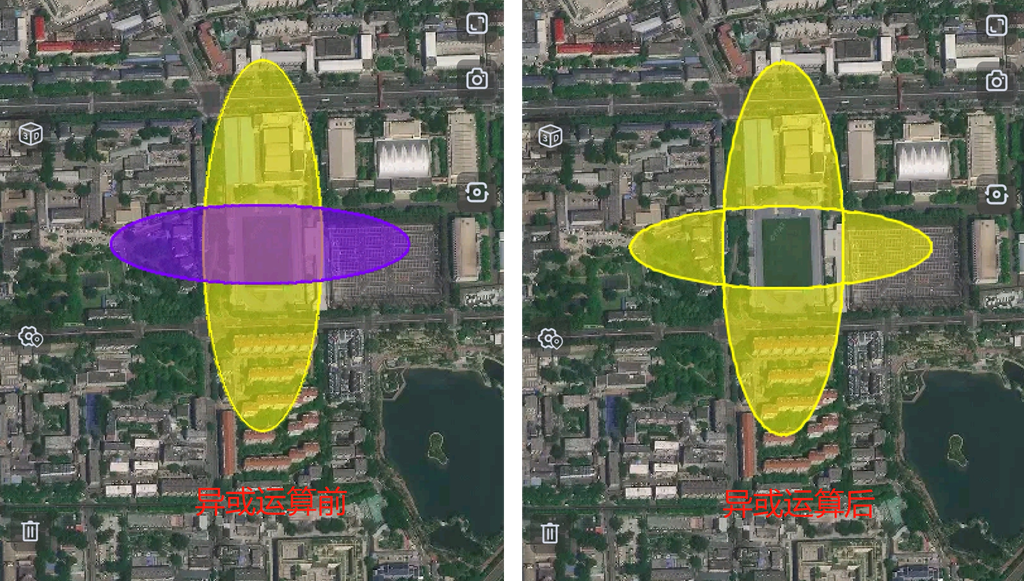

效果：如下圖所示，兩個橢圓作“異或”運算，中間的相交（重疊）部分被刪除。

奧維PC版客戶端軟件支持給收藏夾的子文件、標簽、軌跡、圖形、線路進行批量高級重命名，包括批量給名稱添加自定義的前綴、后綴、編號（編號位數和遞增量可設置），批量替換（按內容或按位置）名稱中的部分文字；下面以通信行業為例進行操作說明：

批量自定義重命名操作步驟：

步驟1、批量選中標簽---右鍵---屬性，彈出"標簽設置"窗口，如下圖：

步驟2、直接點擊【保存】，彈出"批量修改配置"窗口，如下圖：

步驟3、勾選"名稱"項，出現"自定義規則"按鈕，點擊該按鈕，進入"自定義名稱規則"設置窗口，如下圖：

步驟4、選擇規則為"自定義"，添加前綴名稱，啟用自定義序號、設置自定義序號的起始序號、增長量、序號位數、后綴名稱，點擊【確定】按鈕，批量自定義重命名操作完成，如下圖：

批量替換重命名操作步驟：

步驟1、批量選中標簽---右鍵---屬性，彈出"標簽設置"窗口，如下圖：

步驟2、直接點擊【保存】，彈出"批量修改配置"窗口，如下圖：

步驟3、勾選"名稱"項，出現"自定義規則"按鈕，點擊該按鈕，進入"自定義名稱規則"設置窗口，如下圖：

步驟4、選擇規則為"替換"，模式選擇為"按內容"，在"搜索內容"框里填入要被替換的名稱文字，"替換為"內容框里填入替換的名稱文字，點擊【確定】按鈕，批量替換重命名操作完成，如下圖：

替換的其他模式：按位置[從左到右]，適用于名稱不一樣時的替換，如下圖：

接下來我們就來演示一下在3D模式下如何讓標簽文字“立起來”！

（1）PC端

首先我們打開奧維互動地圖軟件，點擊3D按鈕，進入三維模式。

在地圖窗口中點擊標簽，進入【標簽設置】界面，在名稱后面的下拉列表選中[自定義名稱顯示風格]，點擊右側的 [..],在彈出的【標簽字體設置】窗口，設置文字的字體大小、字形、顏色、旋轉角度，勾選文字大小隨地圖縮放，設置綁定地圖級別、3D下仰角等信息，點擊保存按鈕。

在[標簽設置]窗口，點擊3D，進入到3D視圖窗口，我們也可以調節文字的海拔高度、視點經度、視點緯度、視點距離等參數值，設置完點擊確定，保存即可。

設置好的標簽3D文字效果如下圖：

（2）Android / iOS端

首先我們打開奧維互動地圖軟件，點擊左側的3D按鈕，進入三維模式。

在地圖窗口中點擊標簽，進入【標簽設置】界面，在風格后面的下拉列表選中[自定義名稱顯示風格]，在彈出的【標簽字體設置】窗口，設置文字的字體大小、顏色、旋轉角度，勾選文字大小隨地圖縮放，設置綁定地圖級別、3D下仰角等信息，點擊保存按鈕。

在[標簽設置]窗口，點擊3D視圖設置，在3D視圖窗口，我們也可以調節文字的海拔高度、視點經度、視點緯度、視點距離等參數值，設置完點擊確定，保存即可。

設置好的標簽3D文字效果如下圖：

1、電腦端填充圖片圖案

我們打開奧維，點擊工具欄中的圖形按鈕，在地圖上繪制一個圖形，在彈出的圖形設置窗口找到填充類型一項，選擇圖片圖案，點擊填充預覽處的圖形進入圖片圖案界面。

可以在下方給出的示例中選擇合適的填充圖案，上方設置項也可一一進行設置。

填充原點：默認為居中，也可選擇自定義，自行設置原點以調整圖案位置。

旋轉角度：選擇之后右方圖案會同步產生變化，可按需求進行設置。

圖片顏色：可按需求進行設置。

如果奧維給出的示例圖案中不能滿足您的需求，可以點擊【自定義圖案】，自行添加想設置的圖案。需要注意的是，添加自定義圖案時，選擇的圖片長和寬不能超過64像素，否則會彈出提示。

添加完成后，關閉【自定義圖案管理-圖片】窗口，將圖案列表滑動至最下方就可以看到剛才添加圖片圖案，設置完成后點擊【確定】，保存，即可完成圖案填充的操作

下面我們介紹如何在奧維手機端進行圖片圖案填充。

2、手機端填充圖片圖案

在奧維主界面，點擊【編輯】→【圖形】，創建一個圖形對象，點擊下方收藏按鈕進入圖形設置界面，點擊[設置圖形屬性]進入到屬性設置界面。

填充類型選擇圖片圖案，點擊【填充預覽】進入到【圖片圖案】設置界面，修改相應的設置項[預覽]處圖案也會產生相應的變化，如果需要設置自定義圖片圖案，需要導入文件，手機端不支持直接添加。

填充原點一項在手機上無法設置，其他項與電腦端設置方法相同，我們不再重復講解，設置完成后點擊【確定】→【保存】，即可完成圖案填充的操作。

本教程主要介紹添加CAD圖案。

1、使用內置CAD圖案

（1）電腦端

在地圖上，點擊圖形，進入[圖形設置]對話框。

填充類型，選擇【CAD圖案】；點擊【填充預覽】。

奧維中已為您內置了常用的圖案，您可以直接選擇使用。當然，您可以根據實際需求對內置圖案的部分屬性進行修改。

填充原點：默認為居中，也可選擇自定義，自行設置原點以調整圖案位置

旋轉角度：選擇之后右方圖案會同步產生變化，可按需求進行設置

縮放類型：默認為固定比例，可以點擊【比例】自行調整大??；縮放類型也可以選擇隨地圖縮放，選擇之后【比例】會自動變化，一般不需要另外改動。

線條顏色：圖案中線條部分的顏色，可自行設置

背景顏色：可設置透明或特定顏色

設置完成后，點擊【確定】—>【保存】，即可。

（2）手機端

在奧維手機端主界面，點擊圖形，進入[圖形設置]頁面，點擊【設置圖形屬性】。

填充類型，選擇【CAD圖案】；點擊【填充預覽】。

您可以直接選擇需要的圖案。另外，您可以對該圖案的線條顏色和背景顏色進行修改。

設置完成后，點擊【確定】。

點擊【保存】—>【保存】，即可。

2、添加自定義CAD圖案

我們?yōu)榱藵M足不同行業用戶的需求，豐富圖塊的填充，支持您自行添加CAD圖案。當然，圖案的各項屬性需符合奧維定義的格式要求。

在奧維電腦端，再次進入到[CAD圖案]對話框，點擊【自定義圖案】—>【添加】

在[添加CAD圖案]對話框，您需要在[圖案文本]欄填寫CAD圖案的標準編碼。

CAD的圖案文件為.pat文件，您可以使用記事本打開。

將圖案編碼復制到奧維中，并填寫名稱、備注等信息。

添加完成后，點擊【確定】，關閉[自定義圖案管理--CAD]對話框。

您可以在[CAD圖案]對話框直接使用剛添加圖案，同樣支持對填充原點、旋轉角度、比例等屬性。

下面我們給出幾個圖案文本示例：

*石英砂巖：

*閃長巖：

*粉質粘土：

*圓礫：

3、將自定義圖案分享到手機端

在奧維手機端，如果需要使用自定義CAD圖案，您可以先在電腦端添加，然后分享到手機端。

在奧維電腦端，進入[自定義圖案管理--CAD]對話框，勾選需要分享的圖案，點擊【分享】。

點擊【確定】，勾選【我的手機】（如果要分享給好友，請勾選好友），點擊【確定】，即可。

在手機端登錄賬戶后，點擊左上角頭像，切換到[會話]頁面，點開“我的電腦”發送過來的信息。

下載剛發送的CAD圖案，然后再點擊這條消息。系統會提示您是否導入，您點擊【確定】，即可。

點擊【返回】，返回到主界面，并進入到[CAD圖案]頁面，您可以看到剛導入的圖案，直接選擇該圖案使用即可。

使用此功能，要求奧維軟件版本為v9.1.6及以上，并需要購買VIP。

本文僅介紹奧維手機端此功能的操作。電腦端操作請參考《奧維電腦端軌跡剖面圖和挖填方面積計算使用說明》。

1、查看軌跡剖面圖

您在奧維手機端主界面，點擊【3D】按鈕，進入三維模式。

點擊編輯→測繪→剖面圖；這里您可以選擇兩種方式：通過創建一條軌跡、通過選擇一條軌跡。

通過創建一條軌跡：在地圖上繪制一條軌跡，繪制到終點時，點擊下方的按鈕，即可顯示出刨面圖。

通過選擇一條軌跡：即從收藏夾中選擇軌跡，查看該軌跡的剖面圖。點擊點擊編輯→測繪→剖面圖→通過選擇一條軌跡，選擇一條軌跡，點擊【確定】；

即可顯示出剖面圖。

軌跡剖面圖的海拔可選擇通過軌跡點、高程數據、3D模型或軌跡點高度與地形高度疊加獲取，直接生成軌跡內最低點、最高點及平均高度等數據。生成后的軌跡剖面圖可另存為CSV文件格式，方便瀏覽傳閱。

2、挖填方面積計算

填挖方計算，常用于建筑、道路、橋梁施工土方作業。

在奧維手機端主界面上，點擊【3D】按鈕，進入三維模式，點擊編輯→測繪→挖填方和面積。同樣有兩個選項供您選擇：通過創建一個多邊形、通過選擇一個多邊形（從收藏夾選擇）。

通過創建一個多邊形，在地圖上繪制一個多邊形，繪制結束時，點擊下方的按鈕，即可顯示出三維計算。

然后您設置標高，點擊【開始計算】，系統自動計算出最高點、最低點、挖填方量、挖填方區域面積、三維表面積等數據。

如果您已經將帶計算區域保存到收藏夾了，那么可以使用“通過選擇一個多邊形”，直接從收藏夾中選擇圖形進行計算。

點擊編輯→測繪→挖填方和面積→通過選擇一個多邊形，選擇一個多邊形，點擊【確定】。

然后您設置標高，點擊【開始計算】。

在奧維客戶端中可以查看軌跡的剖面圖，分析地面上某一區域內的填方量和挖方量。

使用此功能，要求奧維軟件版本為v9.1.6及以上，并需要購買SVIP。

本文僅介紹奧維電腦端此功能的操作。手機端操作請參考《奧維手機端軌跡剖面圖和挖填方面積計算使用說明》。

1、查看軌跡剖面圖

您在奧維電腦端主界面，點擊【3D】按鈕，進入三維模式。

點擊工具欄按鈕—>【剖面圖】；這里您可以選擇兩種方式：通過創建一條軌跡，通過選擇一條軌跡。

通過創建一條軌跡：在地圖上繪制一條軌跡，繪制到終點時雙擊左鍵結束，即可顯示出刨面圖。

通過選擇一條軌跡：即從收藏夾中選擇軌跡，查看該軌跡的剖面圖。點擊工具欄按鈕—>【剖面圖】—>【通過選擇一條軌跡】，選擇一條軌跡，點擊【確定】；

即可顯示出剖面圖。

軌跡剖面圖的海拔可選擇通過軌跡點、高程數據或3D模型獲取，直接生成軌跡內最低點、最高點及平均高度等數據。您也可以自行設置剖面分隔點個數（可選擇是否包含軌跡點），顯示不同精度的剖面圖，生成后的軌跡剖面圖可另存為圖片、CSV、ORG等文件格式，方便瀏覽傳閱。

2、挖填方面積計算

填挖方計算，常用于建筑、道路、橋梁施工土方作業。

在奧維電腦端主界面上，點擊3D按鈕，進入三維模式，點擊工具欄按鈕—>【挖填方和面積】。同樣有兩個選項供您選擇：通過創建一個多邊形，通過選擇一個多邊形（從收藏夾選擇）。

通過創建一個多邊形，在地圖上繪制一個多邊形，雙擊鼠標左鍵結束，即可顯示出三維計算。

然后您設置標高，點擊【開始計算】，系統自動計算出最高點、最低點、挖填方量、挖填方區域面積、三維表面積等數據。

如果您已經將帶計算區域保存到收藏夾了，那么可以使用“通過選擇一個多邊形”，直接從收藏夾中選擇圖形進行計算。

點擊工具欄按鈕—>【挖填方和面積】—>【通過選擇一個多邊形】，選擇一個多邊形，點擊【確定】。

然后您設置標高，點擊【開始計算】。

使用此功能，要求奧維軟件版本為v9.1.6及以上。此外，使用圖形組合功能，需要購買VIP。

本文僅介紹奧維電腦端此功能的操作。手機端操作請參考《奧維手機端圖形切割與圖形組合使用說明》。

1. 圖形切割

支持切割單個地圖、批量切割多個圖形。

1.1. 單個圖形切割

如下圖所示，有一個繪制好的多邊形。

點擊工具欄的按鈕，繪制一條線段穿過需要切割的圖形，雙擊結束，彈出[切割圖形]對話框；

如果有多個圖形，您需要選擇某個圖形，然后點擊【確定】，即可。

切割后的效果：名稱、填充顏色等屬性保持不變，顯示公共邊。

1.2. 多個圖形切割

除了對單個圖形切割外，您還可以使用一條線同時對多個圖形進行切割。如下圖所示，我們同時切割兩個多邊形。

點擊工具欄的按鈕，繪制一條線段穿過多個圖形，雙擊結束，彈出[切割圖形]對話框；選擇“圖形”，如果您要同時切割多個圖形，那么選擇【所有選中圖形】，然后點擊【確定】，即可。

切割后的效果：名稱、填充顏色等屬性保持不變，顯示公共邊。

2. 圖形拓?fù)溥\(yùn)算

在奧維中，圖形拓?fù)溥\(yùn)算包括合并、交集、差和異或。

2.1. 合并運算

合并運算：是指將多個圖形合并成一個圖形，合并后圖形的名稱、填充顏色等屬性以合并前的第一個圖形為準。如果這些圖形相交或有公共邊，那么交線或公共邊或被刪除。

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【合并】，點擊【選擇】。

優化臨近點：可以防止經過拓?fù)溥\(yùn)算的圖形在導入導出后出現很細小的縫隙。建議保持默認。

刪除舊圖形：圖形合并后不保留原來的圖形。建議保持默認。

勾選需要合并的圖形，點擊【確定】—>【運算】，提示“操作成功”即可。

具體效果分下列三種情況說明：

①有公共邊的圖形合并，名稱、填充顏色等屬性以第一個圖形為準，公共邊會被刪除。

②多個相交的圖形合并，相交線會被刪除

③不相鄰的圖形合并，名稱以第一個圖形為準，填充圖案等屬性變?yōu)橄到y(tǒng)默認值，相對位置保持不變。

2.2. 交集運算

交集運算：裁剪出多個圖形相交（即重疊）的區域，多余的部分被刪除。不相交的圖形無法執行“交集”運算。

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【交集】，點擊【選擇】。

勾選相交的圖形，點擊【確定】—>【運算】，提示“操作成功”，即可。

效果：相交（重疊）的區域就會保留。

2.3. 差運算

差運算：將兩個相交的圖形相減，得到的結果是第一個圖形扣除相交部分后的圖形。

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【差】，點擊【選擇】。

勾選相交圖形，點擊【確定】；

說明：圖形列表，您可以調換圖形的順序。在進行運算后，運算框中的第一個圖形會保留。

點擊【運算】，提示“操作成功”，即可。

效果1：如下圖所示，兩個圓作“差”運算（即“大圓減小圓”），小圓被刪除，得到“圓環”

效果2：如下圖所示，一個橢圓和一個矩形作“差”運算（即“橢圓減矩形”），矩形被刪除（包括兩個圖形相交的部分）。

2.4. 異或運算

異或運算：將多個圖形相交（重疊）部分刪除，并組合成一個圖形。如果多個不相交的圖形作“異或”運算，其效果為圖形“合并”。

在奧維電腦端，點擊[系統]—>【數據轉換】—>【圖形組合】；運算方式，選擇【異或】，點擊【選擇】。

勾選相交圖形，點擊【確定】—>【運算】，提示“操作成功”，即可；

效果：如下圖所示，兩個橢圓作“異或”運算，中間的相交（重疊）部分被刪除。

關于HTML表格設計的詳細說明請參考《奧維互動地圖備注模板設計工具使用手冊》。

本文主要介紹Word模板的設計與導入，請“點擊閱讀”查看。

點擊閱讀
