如何恢復自動備份的數據

更新 閱讀 98,586 次

用戶在使用奧維互動地圖的過程中，可能會因操作系統的bug或者操作不當致使收藏夾數據被清空。為了幫助用戶將因此帶來的損失降到最低，我們創建了數據自動備份機制。

那么，當數據丟失后，怎樣恢復備份數據？

1. 恢復奧維自動備份數據

特別說明：

（1）卸載奧維軟件后，奧維的根目錄會被刪除，這種情況造成的數據丟失是無法恢復的。

（2）滿足以下條件，才可能觸發自動備份：

第一，數據存在修改；

第二，一天最多備份一次。

因此，存在部分?jǐn)?shù)據備份不到的情況。

1.1. 電腦端

恢復奧維自動備份數據時如果您的奧維版本是V9.5.0及以上版本，請參考方法一；反之請參考方法二。

方法一：

①點擊［系統］→【數據管理】→【備份與恢復】，如果沒有備份與恢復按鈕，請參考方法二進行數據恢復或升級軟件版本；

②在備份與恢復窗口，選擇需要恢復的文件（oobj.odb/oobj.odb.2/oobj.odb.3等文件為系統備份文件），點擊恢復，即可。

圖片1

方法二：

（1）備份目錄

奧維電腦端的備份數據在安裝目錄的sys_backup文件夾下，包括ocfg.odb、oobj.odb等文件。

ocfg.odb：賬戶及軟件的設置信息的備份文件。

oobj.odb/oobj.odb.2/oobj.odb.3等文件：本地收藏夾數據庫備份文件。

1

（2）恢復備份數據

步驟一：將data文件夾下的oobj.odb文件改名，如改成oobj01.odb。

2

步驟二：將sys_backup文件夾下的oobj.odb/ oobj.odb.2/ oobj.odb.3文件拷貝到data文件夾下。

40

步驟三：從最近備份的文件開始，逐一將名稱修改成oobj.odb，使奧維能直接加載。

最近一次備份的文件名稱為oobj.odb，不需要修改，直接啟動奧維，查看收藏夾中數據。

如果是需要恢復的數據，不再執行任何操作，使用即可。

如果不是要恢復的數據，那么就關閉奧維軟件，修改剛打開的oobj.odb的文件名，將oobj.odb.2的文件名改成oobj.odb，再次啟動奧維，在收藏夾中查看數據。

以此類推。

1.2. 安卓手機（平板）

恢復奧維自動備份數據時如果您的奧維版本是V9.5.0及以上版本，請參考方法一；反之請參考方法二。

方法一：

①點擊【收藏】→【菜單】→【備份與恢復】→【導入備份】；

②選擇需要恢復的文件（oobj.odb/oobj.odb.2/oobj.odb.3等文件為系統備份文件），點擊【確定】，重啟軟件即可。

20230309141001

方法二：

（1）備份目錄

文件管理/內部存儲/Android/data/com.ovital.ovitalMap/files/omap/data/sys_backup

ocfg.odb：賬戶及軟件的設置信息的備份文件；oobj.odb/oobj.odb.2/oobj.odb.3等文件：本地收藏夾數據庫備份文件。

6

（2）恢復備份數據

步驟一：將data文件夾下的oobj.odb文件改名，如改成oobj01.odb。

長按屏幕，勾選oobj.odb，點擊【更多】，點擊【重命名】，輸入新的名稱，點擊【確定】即可。

11

步驟二：將sys_backup文件夾下的oobj.odb/oobj.odb.2/oobj.odb.3文件移動到data文件夾下。

長按屏幕，勾選oobj.odb/oobj.odb.2/oobj.odb.3，點擊【移動】，返回到data文件夾下，點擊【移動】，即可。

15

步驟三：從最近備份的文件開始，逐一將名稱修改成oobj.odb，使奧維能直接加載。

最近一次備份的文件名稱為oobj.odb，不需要修改，直接啟動奧維，查看收藏夾中數據。

如果是需要恢復的數據，不再執行任何操作，使用即可。

如果不是要恢復的數據，那么就關閉奧維軟件，修改剛打開的oobj.odb的文件名，將oobj.odb.2的文件名改成oobj.odb，再次啟動奧維，在收藏夾中查看數據。

以此類推。

1.3. 蘋果手機（平板）

恢復奧維自動備份數據時如果您的奧維版本是V9.5.0及以上版本，請參考方法一；反之請參考方法二。

方法一：

①點擊【收藏】→【菜單】→【備份與恢復】→【導入備份】；

②選擇需要恢復的文件（oobj.odb/oobj.odb.2/oobj.odb.3等文件為系統備份文件），點擊【導入】→【確定】，即可。

20230309114524

方法二：

蘋果設備較為特殊，不能直接在設備上查看奧維的根目錄。需要使用iTunes通過數據線連接iPhone或者iPad，查看奧維根目錄。

連接手機后，點擊wps7按鈕，點擊【文件共享】。

22

點擊奧維互動地圖，即可查看到奧維根目錄下的所有文件。其中，sys_backup文件夾為備份文件夾。

選中sys_backup文件夾，點擊【保存】，即可將備份數據保存到電腦上。

18

然后，用戶可通過奧維電腦端恢復數據。具體操作請參考本文《1.1電腦》相關說明。

在收藏夾中加載需要恢復的數據后，將這些數據傳輸?shù)绞謾C(jī)，有以下兩種方式。

（1）通過奧維云端傳輸

手機端和電腦端登錄同一個賬戶，手機端保持在地圖界面。

在電腦端操作：用戶—>與手機點對點同步對象—>同步選項設置為【對象合并到對方收藏夾】—>同步分析—>開始同步。

同步成功后，您就可以在地圖上查看數據。

（2）導入導出ovobj文件

在電腦端導出ovobj文件：點擊［系統］菜單，點擊【導出對象】，點擊【設置對象】，勾選需要導出的數據，點擊【確定】；格式，設置為【Omap對象】；點擊【導出】，設置文件路徑、輸入名稱；點擊【保存】，執行導出，即可。

在通過iTunes將ovobj文件添加到奧維目錄下：在iTunes“奧維互動地圖的文檔”中，點擊【添加文件】，選擇剛導出ovobj文件，即可。

在手機上導入ovobj文件：點擊【收藏】，點擊【菜單】，點擊【導入導出】，點擊【從文件導入】；選中需要導入的ovobj文件，點擊【導入】，系統解析文件；點擊【導入】，點擊【確定】，即可。

2. 恢復自動備份收藏夾

特別說明：

（1）卸載奧維軟件后，奧維的根目錄會被刪除，這種情況造成的數據丟失是無法恢復的。

（2）滿足以下條件，才可能觸發自動備份收藏夾：

第一，用戶設置了自動備份收藏夾；

第二，數據存在修改；

第三，按照用戶設置的頻率進行收藏夾備份，有【按小時備份】【按天備份】【按周備份】和【按月備份】。

因此，存在部分?jǐn)?shù)據備份不到的情況。

2.1. 電腦端

恢復自動備份收藏夾時如果您的奧維版本是V9.5.0及以上版本，請參考方法一；反之請參考方法二。

方法一：

①點擊［系統］→【數據管理】→【備份與恢復】，如果沒有備份與恢復按鈕，請參考方法二進行數據恢復或升級軟件版本；

②在備份與恢復窗口，選擇需要恢復的文件（.ovobj格式數據），點擊恢復，即可。

222

方法二：

在奧維電腦端，收藏夾自動備份文件保存在安裝目錄backup（例如，E:\omap\data\backup）文件夾下。若安裝目錄下沒有該文件夾，說明沒有收藏夾備份數據。

點擊［系統］菜單，點擊【導入對象】，找到奧維安裝目錄的backup文件夾，選擇備份文件，點擊【打開】。

導入備份

系統自動解析文件，點擊【導入】按鈕，即可。導入后，數據會保存在收藏夾中，顯示在地圖上。

39

2.2. 手機版

在奧維主界面上，點擊【收藏】，點擊【菜單】，點擊【導入導出】，點擊【導入備份】。

未標題-1(2)

系統會自動過濾出備份文件，點擊某個時間節點的備份文件，系統會自動解析文件；點擊【導入】，點擊【確定】，即可執行導入。

未標題-2

在奧維中怎樣查看標簽的海拔信息

更新 閱讀 108,956 次

在奧維中，支持查看單個標簽的海拔信息，也支持批量獲取標簽的海拔信息，并且可將獲取的海拔信息導出到TXT文本或者Excel表格中。

查看標簽海拔信息之前，您需要參照幫助文檔《如何導入高程數據》，將高程數據導入到奧維中，然后才能獲取標簽的海拔。

接下來我們講解一下在奧維中如何獲取標簽的海拔信息。

1、批量獲取標簽海拔

在奧維PC版主界面，點擊［系統］菜單，點擊【數據轉換】，點擊【獲取標簽】海拔，進入［獲取標簽海拔］窗口。

未標題-1

在［獲取標簽海拔］窗口，點擊【添加標簽】，勾選需要獲取海拔的標簽，點擊【確定】按鈕，將標簽添加到列表中。

未標題-2

添加標簽后，點擊【獲取海拔】，點擊【確定】，即可獲取標簽的海拔信息。

未標題-3

2、查看單個標簽的海拔

（1）電腦版

在地圖上，點擊標簽，點擊【設置】，進入［標簽設置］窗口。

未標題-5

點擊【經緯度】，即可查看該標簽的經緯度；點擊【獲取高度】，即可查看該標簽的海拔。

未標題4

（2）手機版

在地圖上，點擊標簽，點擊顯示名稱的位置，進入［標簽設置］頁面，點擊【經緯度及海拔】，即可查看該標簽的經緯度；點擊【獲取高度】，即可查看該標簽的海拔。

未標題-6

如何將標簽的坐標、海拔等屬性導出到Excel表格中

更新 閱讀 67,664 次

在奧維互動地圖中，用戶可將標簽的名稱、坐標、海拔、備注等屬性導出到Excel表格。其中坐標包括GCJ-02地理坐標、CGCS2000地理坐標以及北京54、西安80、CGCS2000等平面坐標。
特別說明：僅VIP和SVIP支持該功能。

1. 電腦端導出標簽對象

1.1.批量獲取標簽海拔

如果不需要導出海拔，請忽略。

A.點擊［系統］→【數據轉換】→【獲取標簽海拔】→【添加標簽】；

B.勾選標簽，點擊【確定】→【獲取海拔】→【確定】，即可。

1.2. 導出經緯度坐標

（1）添加地圖對象

點擊［系統］→【導出對象】→【設置對象】按鈕，批量勾選需要導出的對象，點擊【確定】按鈕。

未標題-2(5)

（2）設置導出格式及屬性

①導出CGCS2000地理坐標

添加完需要導出的對象后，點擊【格式】下拉框，選擇CSV格式。

坐標類型：選擇CGCS2000地理坐標。

點擊【導出】按鈕，設置文件路徑以及輸出屬性等。
經緯度格式：用戶可以選擇【度】、【度分】或者【度分秒】，我們這里選擇【度】。
輸出條目：用戶可根據實際需要選擇需要輸出的屬性條目，本教程以導出文件夾、名稱、經緯度、海拔、備注為例。
在此，用戶可根據實際需要調整屬性條目的順序。勾選需要調整的條目，點擊【上移】或者【下移】按鈕。若用戶沒有特別需求，建議用戶不要調整。
點擊【確定】按鈕，執行導出。完成后，提示“導出成功”。

未標題-1(11)

未標題-3(1)

②導出GCJ-02地理坐標

添加完需要導出的對象后，點擊【格式】下拉框，選擇CSV格式。

坐標類型：選擇GCJ-02地理坐標。

點擊【導出】按鈕，設置文件路徑以及輸出屬性等。

經緯度格式：用戶可以選擇【度】、【度分】或者【度分秒】，我們這里選擇【度】。

輸出條目：用戶可根據實際需要選擇需要輸出的屬性條目，本教程以導出文件夾、名稱、經緯度、海拔、備注為例。

在此，用戶可根據實際需要調整屬性條目的順序。勾選需要調整的條目，點擊【上移】或者【下移】按鈕。若用戶沒有特別需求，建議用戶不要調整。

點擊【確定】按鈕，執行導出。完成后，提示“導出CSV成功”。

未標題-4

未標題-5(1)

1.3. 導出平面坐標

要導出標簽的北京54、西安80或者CGCS2000坐標，必須先將系統坐標系設置成相對應的坐標系。即如果要導出CGCS2000坐標，那么就將奧維的系統坐標系設置成CGCS2000坐標系。

1.3.1. 設置系統坐標系

在奧維互動地圖PC版客戶端中，點擊［系統］→【系統設置】→【橫軸墨卡托投影坐標】→【設置】按鈕，進入［橫軸墨卡托投影坐標］設置窗口。用戶即可設置需要的坐標系。

3

①坐標類型：用戶可根據實際需要選擇【經緯度<——>北京54】【經緯度<——>西安80】【經緯度<——> CGCS2000】【經緯度<——> UTM】或者【經緯度<——> 自定義】，本文以CGCS2000為例。

②轉換參數：包括七參數、三參數、四參數、全參數、固定參數和簡化參數，用戶可根據現有參數情況選擇，當坐標類型選擇【經緯度<——> UTM】無該項設置。本文以七參數和固定參數為例。

若用戶需要導出分帶投影的坐標，應選擇固定參數。

★若用戶需要含有帶號的坐標，那么應選擇含有帶號的參數。

例如：CGCS2000_3_Degree_GK_Zone_38

3度分帶法的CGCS2000坐標系，帶號為38（中央經線3*38=114），橫坐標前加帶號38

坐標值示例：38745763.059 4247943.247，該坐標x為8位數，前兩位38位帶號。

★若用戶需要不含帶號的坐標，那么應選擇帶有中央經線的參數。

例如：CGCS2000_3_Degree_GK_CM_117E

3度分帶法的CGCS2000坐標系，中央經線為東經117°，橫坐標前不加帶號

坐標值示例：483430.300 4244220.223。

是選擇3°分帶的坐標參數還是6°分帶的坐標參數，請根據實際需要確定。

4

③參數模式：七參數，需要設置【參數模式】，保持默認設置即可。

設置完坐標參數后，點擊【確定】→【確定】按鈕，保存設置。

1.3.2. 導出平面坐標及海拔

設置完系統坐標系后，即可將標簽的平面坐標導出。

（1）添加地圖對象

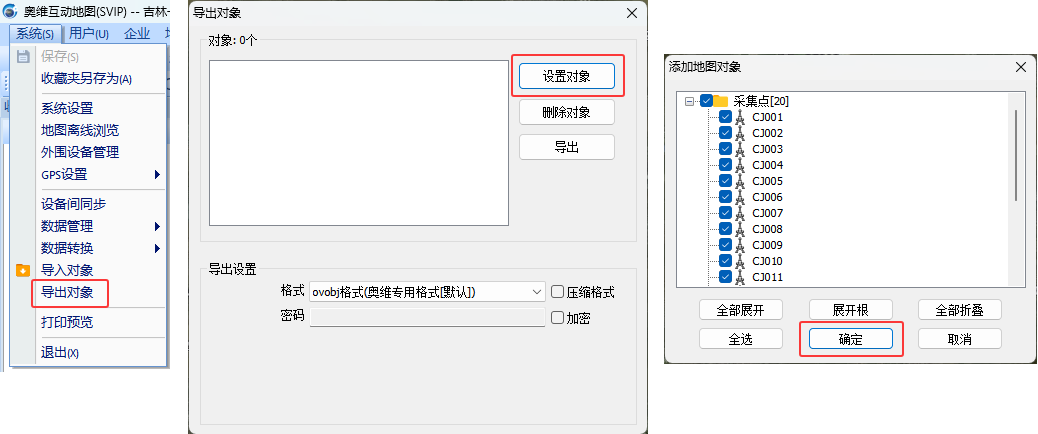

點擊［系統］→【導出對象】→【設置對象】按鈕，批量勾選需要導出的對象，點擊【確定】按鈕。

未標題-1

（2）設置導出格式及屬性

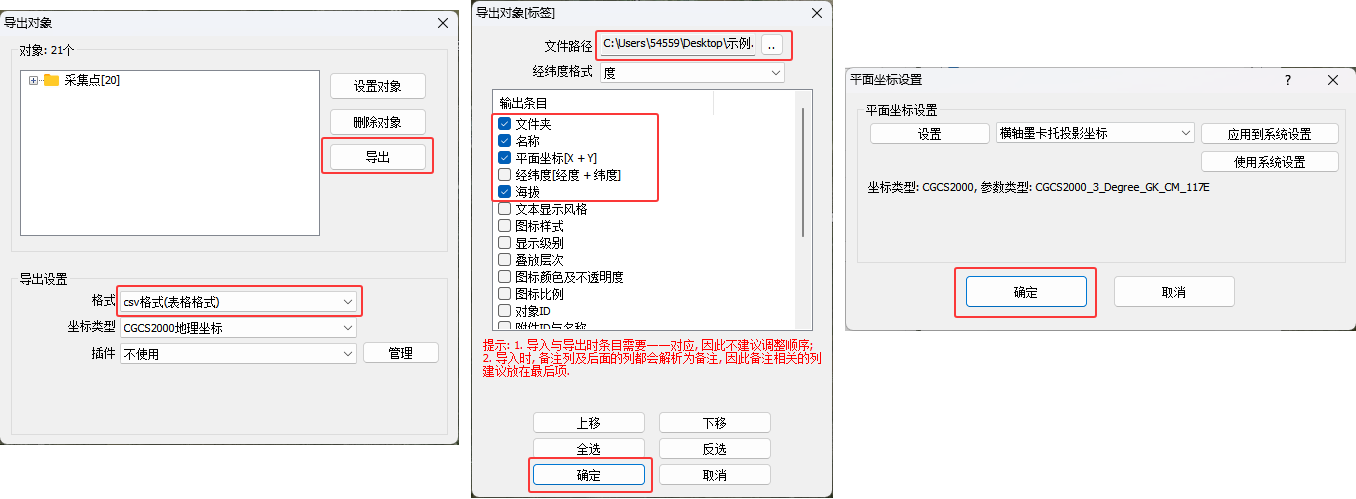

添加完需要導出的對象后，點擊【格式】下拉框，選擇CSV格式；點擊【導出】按鈕，設置文件路徑以及輸出屬性等。

輸出條目：用戶可根據實際需要選擇需要輸出的屬性條目，本教程以導出文件夾、名稱、平面坐標、海拔、備注為例。

在此，用戶可根據實際需要調整屬性條目的順序。勾選需要調整的條目，點擊【上移】或者【下移】按鈕。若用戶沒有特別需求，建議用戶不要調整。如下圖所示。

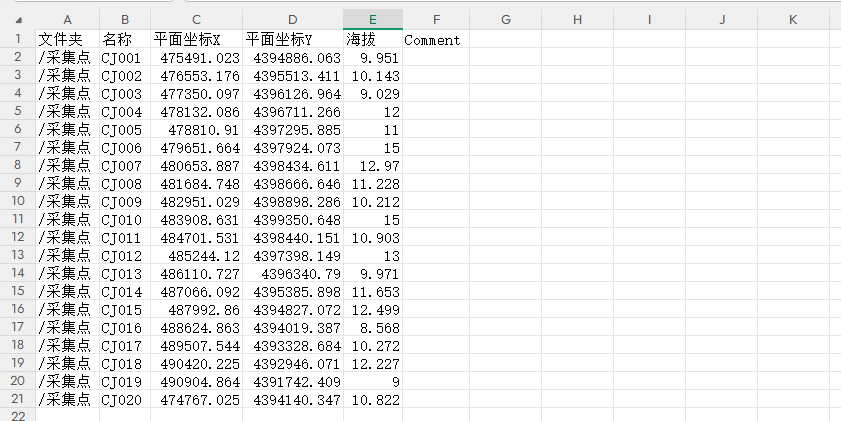

點擊【確定】→【確定】按鈕，執行導出。完成后，提示“導出成功”。

未標題-3

image-20260430150437109

2. 手機端導出標簽對象

2.1.批量獲取標簽海拔

如果不需要導出海拔，請忽略。

A.在手機端主界面，點擊［更多］→【數據轉換】→【獲取標簽海拔】→【添加標簽】；

未標題-1

B.勾選標簽，點擊【確定】→【獲取海拔】→【確定】，即可。

未標題-1

2.2. 導出經緯度坐標

（1）導出對象

在手機端主界面，點擊【收藏】→【菜單】→【導入導出】→【導出對象】，進入［選擇對象］頁面。

7

（2）導出CGCS2000地理坐標

①設置文件類型及選擇標簽

勾選需要導出的數據，點擊【確定】→【確定】；

坐標類型：選擇CGCS2000地理坐標。

文件類型：選擇CSV文件。

點擊【保存到文件】，設置路徑（默認為奧維根目錄，安卓手機可以點擊【設置】，修改路徑），輸入名稱，點擊【確定】。

未標題-3(2)

②設置輸出屬性

經緯度顯示格式：用戶可以選擇【度】、【度分】或者【度分秒】，我們這里選擇【度】。

輸出條目：用戶可根據實際需要選擇需要輸出的屬性條目，本教程以導出文件夾、名稱、經緯度、海拔、備注為例。

在此，用戶可根據實際需要調整屬性條目的順序。勾選需要調整的條目，點擊【上移】或者【下移】按鈕。若用戶沒有特別需求，建議用戶不要調整。

點擊【確定】按鈕，執行導出。完成后，提示“導出完成[15/16]”。

[15/16]：兩個數字不一樣，是因?yàn)椤?6”包含了文件夾的數量，而“15”僅是標簽的數據，所以導出結果是正常的。

未標題-4(1)

（3）導出GCJ-02地理坐標

①設置文件類型及選擇標簽

勾選需要導出的數據，點擊【確定】→【確定】；

坐標類型：選擇GCJ-02地理坐標。

文件類型：選擇CSV文件。

點擊【保存到文件】，設置路徑（默認為奧維根目錄，安卓手機可以點擊【設置】，修改路徑），輸入名稱，點擊【確定】。

未標題-5(2)

②設置輸出屬性

經緯度顯示格式：用戶可以選擇【度】、【度分】或者【度分秒】，我們這里選擇【度】。

輸出條目：用戶可根據實際需要選擇需要輸出的屬性條目，本教程以導出文件夾、名稱、經緯度、海拔、備注為例。

在此，用戶可根據實際需要調整屬性條目的順序。勾選需要調整的條目，點擊【上移】或者【下移】按鈕。若用戶沒有特別需求，建議用戶不要調整。

點擊【確定】按鈕，執行導出。完成后，提示“導出完成[15/16]”。

[15/16]：兩個數字不一樣，是因?yàn)椤?6”包含了文件夾的數量，而“15”僅是標簽的數據，所以導出結果是正常的。

未標題-6(1)

2.3. 導出平面坐標

要導出標簽的北京54、西安80或者CGCS2000坐標，必須先將系統坐標系設置成相對應的坐標系。即如果要導出CGCS2000坐標，那么就將奧維的系統坐標系設置成CGCS2000坐標系。

2.3.1. 設置系統坐標系

在手機端主界面，點擊【更多】→【設置】→【坐標系】→【橫軸墨卡托投影坐標】，點擊設置，進入［橫軸墨卡托投影坐標］頁面。

10

關于參數的說明請參考本文《1.2.1設置系統坐標系》，這里不以贅述。七參數和固定參數的設置示例如下圖所示。

11

2.3.2. 導出平面坐標及海拔

設置完系統坐標系后，即可將標簽的平面坐標導出。

再次執行本文《2.1.導出經緯度坐標》的步驟（1）和步驟（2），這里不再贅述。

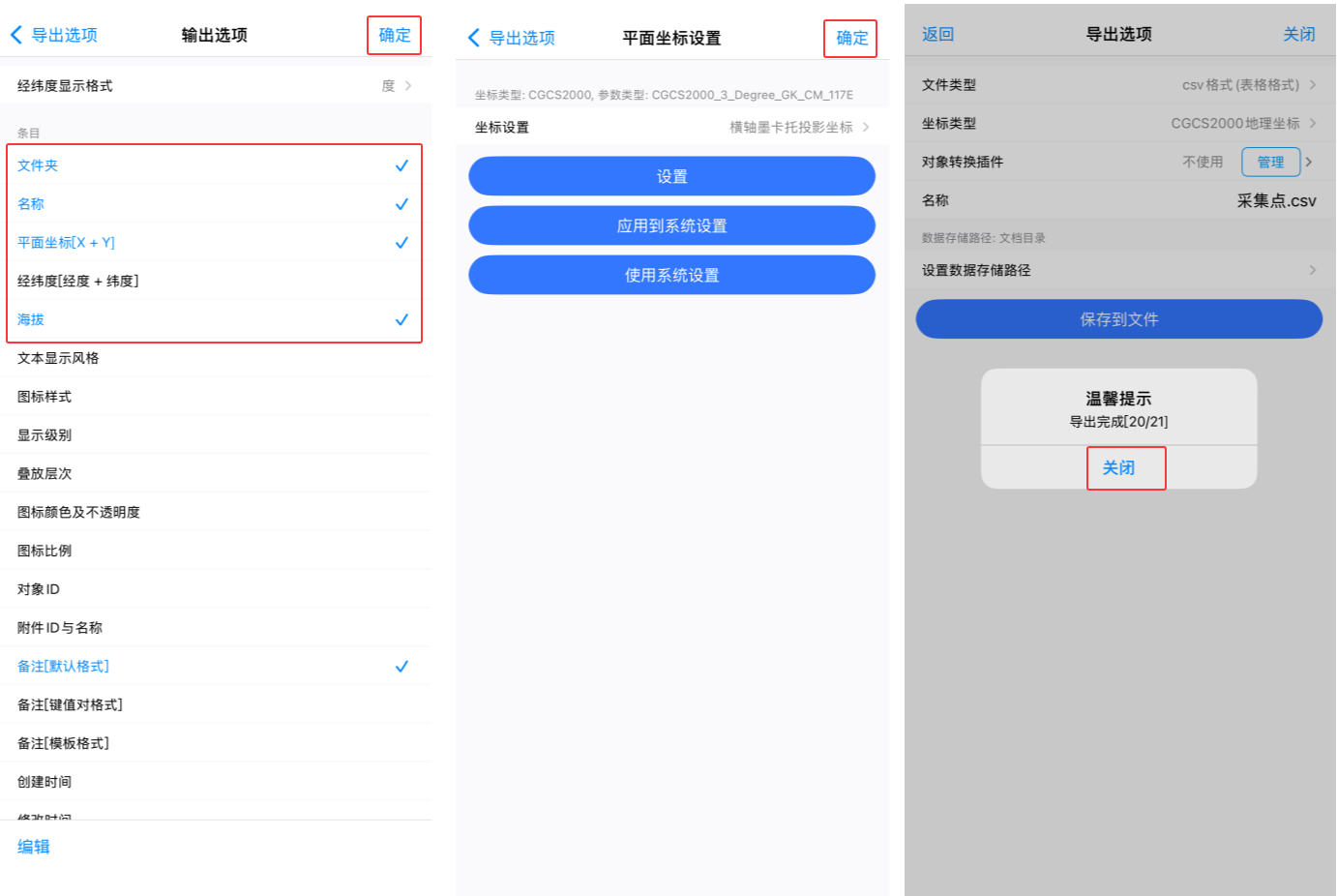

在［輸出選項］頁面，對輸出條目進行設置。僅導出平面坐標的話，經緯度顯示格式不需要設置。

輸出條目：用戶可根據實際需要選擇需要輸出的屬性條目，本教程以導出文件夾、名稱、平面坐標、海拔、備注為例。

在此，用戶可根據實際需要調整屬性條目的順序。勾選需要調整的條目，點擊【上移】或者【下移】按鈕。若用戶沒有特別需求，建議用戶不要調整。

點擊【確定】→【確定】按鈕，執行導出。完成后，提示“導出完成[20/21]”。

[20/21]：兩個數字不一樣，是因?yàn)椤?1”包含了文件夾的數量，而“20”僅是標簽的數據，所以導出結果是正常的。

安卓手機奧維根目錄：Android/data/com.ovital.ovitalMap/files/omap

未標題-4

【視頻】如何在奧維互動地圖中加載在線自定義地圖

更新 閱讀 53,076 次

在奧維互動地圖中，除了可以將航拍圖導入作為自定義地圖外，還可以添加在線自定義地圖，如天地圖、用戶單位內部平臺的WEB地圖、ArcGIS發布的地圖等。
本教程以天地圖影像底圖及影像注記、openstreetmap為例，對在奧維中加載在線自定義地圖進行了講解。

點擊觀看

奧維互動地圖用戶群功能說明（PC端）

更新 閱讀 41,989 次

在奧維互動地圖中，用戶可創建群，將好友添加為群成員，實現在群中進行消息通信、數據分享等。

奧維軟件版本要求：V8.10及以上。
會員等級要求：僅VIP和SVIP支持該功能。

1. 創建群

在奧維［好友列表］窗口，選中【我的群】，點擊鼠標右鍵，點擊【創建群】，進入［群信息］窗口，輸入名稱，群介紹，點擊【創建】，執行創建。完成后，在［我的群］列表下會顯示該群。

名稱：用戶根據實際需要為群命名。

介紹：用戶可簡單介紹創建該群的目的、作用等。

image-20240605152554363

2. 成員管理

在［我的群］列表下，選中群，點擊鼠標右鍵，點擊【成員管理】，進入［群信息］窗口，可查看群信息，可對群成員進行管理，可對群進行設置。

未標題-2

2.1. 成員管理

在［成員管理］菜單下， 群主可以邀請奧維好友加入該群。

點擊【邀請】按鈕，彈出［選擇好友］窗口，勾選需要添加入本群的好友，點擊【確定】按鈕，即可。

未標題-4

2.2. 群設置

在［群設置］菜單下，群成員可對消息和位置分享進行設置，群主可對加群方式和對象上傳進行設置。

image-20250211144904145

（1）消息設置

可選擇【不接收】、【接收不提醒】或者【接收并提醒】。建議用戶選擇【接收并提醒】，這樣，收到消息后會顯示在會話窗口中，并有聲音提示。

（2）位置分享

可選擇【不分享】、【我的位置】或者【奧維定位設備】。

我的位置：即采集的奧維賬戶綁定的手機、平板、電腦等設備的定位信息。

要實現位置分享，必須設置采集位置。請參考本文《5.1.位置采集設置》。

（3）加群方式

僅群主可以設置。

允許任何人申請：即任何奧維用戶都可以根據群id、名稱查找群，并申請加入該群。

只允許管理員添加：即只有群主可以添加成員，其他奧維用戶不能通過申請的方式加入。

設置完成后，點擊【修改】按鈕，即可。

3. 發送消息

在群中，成員可以發送文字、標記、圖片、文件等消息。

5_thumb-1

3.1. 發送標記

用戶可將本地收藏夾中的奧維對象發送到群里，群成員可下載、收藏群中的奧維對象。

未標題-7

在群中，群成員可將其他成員發送的奧維對象保存到本地收藏夾。

顯示當前對象：即將點擊的對象顯示在地圖上。

顯示所有對象：即將群中所有奧維對象顯示在地圖上。

收藏當前對象：即將點擊的對象收藏到本地收藏夾。

收藏所有對象：將群中所有的奧維對象收藏到本地收藏夾。

未標題-8

3.2. 發送圖片和文件

成員可將本地磁盤中的照片和文件發送到群中。

未標題-9

4. 查看已關注位置的群友

群成員可通過群將自己的位置信息及實時軌跡分享給群中的其他成員。

假設群友A分享位置，群友B查看群友A的位置及軌跡。

4.1. 位置采集設置

群友A操作。

用戶要分享位置，必須先采集自己位置。

登錄賬戶后，點擊［用戶］菜單，點擊【賬戶設置】，點擊【位置采集設置】，設置定位收集、采集間隔、存盤期限等。

若用戶是分享奧維定位設備的位置信息，那么定位采集和采集間隔不用設置，定位設備的位置信息會自動發送到奧維服務器或者企業服務器。

未標題-10

（1）定位收集：用戶可設置為【不收集】【收集當前位置】或者【收集最近n天】，最多只能設置【最近30天】。

（2）采集間隔：用戶可根據自己的實際需要設置采集間隔時間，如設置為10秒，即本賬號所關聯的設備每隔10秒上傳實時位置至奧維服務器。

（3）存盤期限：用戶可根據實際需要設置，不同期限需要不同等級的VIP；若用戶設置為【無】，則收集的軌跡和實時位置不會存盤。

設置好后，點擊【確定】，點擊【確定】，保存配置。

4.2. 位置分享

群友A操作。

進入到［群設置］頁面，將位置分享設置為【我的位置】，點擊【修改】，保存設置即可。

參考本文《2.2.群設置》。

4.3. 查看已關注位置的群友

群友B操作。

在［好友列表］窗口，選中【我的群】，點擊鼠標右鍵，點擊【查看已關注位置的群友】，，進入［查看已關注位置的群友］頁面，群友B可在此添加分享了位置的群友A。

點擊【添加】，選擇群，勾選已分享了位置的群友，點擊【確定】，即可。

也可勾選【整個群】，直接將所有群友添加進來。

未標題-11

待群友A的位置采集成功后，群友B即可在地圖上查看群友A的位置信息。

未標題-12

另外，群友B可對群友A的位置顯示效果進行設置。

選中群友A，點擊【修改】，可修改昵稱、定位以及線條顏色、寬度、不透明度等顯示屬性。

定位：可設置為顯示最后位置或者顯示軌跡。若設置為顯示軌跡的話，可將群友A的實時軌跡顯示在地圖上，且在【顯示設置】欄目中可對線條的顏色、寬度等進行設置。

未標題-13

5. 查看群資料

群成員可查看所在群的資料信息，如群主、名稱、服務期限、人數上限等信息。

在［我的群］欄下，選中群，點擊鼠標右鍵，點擊【查看群資料】，進入［群信息］窗口，即可查看群信息。

14_thumb-1副本

在［群信息］頁面中，點擊【二維碼分享】按鈕，可以將群的二維碼分享給好友，好友用奧維手機端掃一掃加群。

6. 查找群

在奧維中，用戶可以通過群id或者名稱查找群。查找后，可申請加入該群。

在［好友列表］中，選擇【我的群】，點擊鼠標右鍵，點擊【查找群】，選擇查找方式（包括按ID查找或者按名稱查找），輸入ID或者名稱，點擊【查找】按鈕，即可。

查找到群后，選中，點擊【申請加群】，發出加群請求。待群主同意后，即可加入該群。

當然，對于加群方式為“只能管理員添加”的群，用戶是不能申請加入的，要群主邀請。

未標題-16

【視頻】如何通過顯示在地圖上的標簽附件將航拍圖導入到奧維中

更新 閱讀 21,745 次

在工作的過程中，用戶可能會將航拍圖添加為標簽的附件，顯示在地圖上。如果航拍圖不多的話，這種方式可以很好解決顯示航拍圖的問題；但是，如果航拍圖較多的話，同時顯示在地圖上，可能會降低地圖的瀏覽性能，帶來卡頓、不流暢的問題。
因此，為了解決通過標簽附件方式加載超大航拍圖出現的系統卡頓、瀏覽不暢等問題，用戶可以通過顯示在地圖上的標簽附件導入航拍圖，生成地圖數據。
特別說明：該方法支持批量導入。若用戶的航拍圖含有經緯度坐標，可將航拍圖拖入到奧維中，批量生成標簽，航拍圖會自動保存為標簽的附件。

點擊觀看

【視頻】如何在奧維中導出等高線及影像底圖為CAD矢量圖

更新 閱讀 60,613 次

在奧維互動地圖中，用戶可導出等高線及影像底圖，使用CAD打開編輯。另外，奧維對象也可同等高線、影像底圖一起導出。
注意：（1）僅SVIP用戶可使用該功能。

           （2）奧維無內置高程數據，使用此功能，請先導入高程，參考《如何導入高程數據》

當然，使用CAD加載奧維對象、等高線及影像底圖，還有一種更為簡單、方便的方法，即使用奧維CAD插件，關于奧維CAD插件的詳細介紹請參考視頻教程《奧維CAD插件加載與功能應用詳解》。

點擊觀看

【視頻】如何通過關聯點確定位置的方式將航拍圖導入到奧維中

更新 閱讀 21,451 次

在奧維中，對于不含經緯度坐標的航拍圖，可以采用關聯點的方式導入。本教程主要對通過關聯點確定位置的方式導入航拍圖和疊加層設置、地圖數據管理進行了講解。

點擊觀看

【視頻】如何將帶有經緯度坐標的航拍圖導入到奧維中

更新 閱讀 36,580 次

在部分行業中，可能對影像地圖的清晰度、時效性要求較高，奧維中現有地圖無法滿足實際需要，那么用戶可以導入自己的航拍圖，支持的圖片格式包括JPG、TIFF、PNG。
在奧維中，用戶可通過多種方式導入航拍圖，如通過經緯度確定范圍導入、通過關聯點確定位置導入、通過顯示在地圖上的標簽附件導入等，這些方式的應用條件不一致，我們將在后面對應用條件進行說明，用戶需要根據實際情況選擇合適的方式導入。
本教程主要對通過經緯度確定范圍的方式導入航拍圖和疊加層設置進行說明。

通過經緯度確定范圍的方式導入航拍圖的前提條件是：航拍圖含有經緯度坐標信息。

點擊觀看

如何在奧維移動端（手機、平板）導入自定義航拍圖

更新 閱讀 182,072 次

    在部分行業中，可能對影像地圖的清晰度、時效性要求較高，奧維中現有地圖無法滿足實際需要，那么用戶可以導入自己的航拍圖；另外，若用戶有疊加規劃圖（圖片）、林斑圖（圖片）等需求，也可以采用自定義地圖的方式將規劃圖等導入的奧維中。

    在奧維中，支持導入的圖片格式包括JPG、TIFF、PNG、IMG。用戶可通過多種方式導入圖片，如通過經緯度確定范圍導入、通過關聯點確定位置導入、通過顯示在地圖上的標簽附件導入等。

    當然，若用戶要在手機、平板中導入航拍圖、規劃圖等圖片作為自定義地圖，TIFF格式圖片可以參考幫助文檔《手機端如何導入tiff格式航拍圖》在手機/平板端直接導入，處理其他格式圖片的操作均需在奧維PC端完成，需執行步驟：

    （1）在奧維PC版中添加自定義圖層；

    （2）通過圖片管理功能導入圖片；

    （3）將自定義圖層和地圖數據導出并拷貝到Android/iOS設備；

    （4）在奧維Android/iOS版中將自定義圖層和地圖數據導入。

    具體操作步驟如下：

    1、添加自定義圖層與導入圖片

    奧維PC端操作。

    用戶要在奧維Android/iOS版中導入航拍圖、規劃圖等（非TIFF格式）圖片，必須先在奧維電腦端添加自定義圖層，將圖片導入到該圖層上，生成地圖數據。

    注意：添加圖層，地圖id，不能重復；也要保證Android/iOS版奧維的［自定義地圖管理］中沒有使用該id的圖層。

    Android/iOS版奧維［自定義地圖管理］：主界面——更多——選擇地圖——自定義地圖——自定義地圖管理。用戶在［自定義地圖管理］中查看已使用的地圖id。

    關于添加自定義圖層與導入圖片的詳細說明請參考使用幫助文檔《如何導入自定義航拍圖并設置疊加層》。

    2、導出自定義圖層和地圖數據

    奧維PC端操作。

    在奧維電腦端導入圖片后，分別導出自定義圖層和地圖數據。

    （1）導出自定義圖層

    在奧維PC端中，點擊［自定義地圖］菜單，點擊【自定義地圖管理】，進入［自定義地圖管理］窗口。

    1

    勾選需要導出的圖層，點擊【導出】按鈕，執行導出。

    2

    （2）導出地圖數據

    在奧維PC端中，點擊［系統］菜單，點擊【數據管理】，點擊【地圖數據管理】，進入［地圖數據管理］窗口。

    2

    在［地圖數據管理］窗口中，設置地圖類型、區域范圍、級別等，點擊【導出】按鈕。彈出相關提示，點擊【我已獲得授權，繼續導出】，輸入文件名稱，點擊【保存】按鈕，即可。

    地圖類型：選擇需要導出的圖層，即【自定義地圖】；

    區域范圍：選擇【全部】；

    級別：根據自定義地圖的級別選擇，如1至21；

    14

    完成導出圖層和地圖數據后，就將導出的ovmap文件和sdb文件拷貝或者發送到Android/iOS設備，二者缺一不可。

    3、將自定義圖層和地圖數據傳輸?shù)紸ndroid/iOS設備

    （1）Android

    安卓操作系統用戶可通過QQ、微信將文件傳輸?shù)绞謾C(jī)或者平板上，然后從QQ、微信根目錄導入自定義圖層和地圖數據文件；也可通過數據線將數據從電腦拷貝到奧維根目錄下或通過奧維中的點對點傳輸功能將數據傳輸?shù)綂W維根目錄下。

    安卓系統QQ根目錄：文件管理/內部存儲/tencent/QQfile_recv

    安卓系統微信根目錄：文件管理/內部存儲/tencent/MicroMsg/Download

    安卓系統奧維根目錄：文件管理/內部存儲/Android/data/com.ovital.ovitalMap/files/omap

    （2）iOS

    蘋果用則需要通過iTunes將數據放到奧維根目錄下，如下圖所示。連接手機后，點擊【共享文件】，找到奧維互動地圖，點擊【添加文件】，將文件添加到奧維互動地圖的目錄下即可。

    也可以通過奧維中的點對點傳輸功能將數據傳輸?shù)綂W維根目錄下。

    100

    4、導入圖層

    啟動奧維Android/iOS版，點擊主界面右上角的圖片1按鈕，點擊【自定義地圖】，點擊【自定義地圖管理】，進入［自定義地圖管理］頁面。

    3

    點擊【更多】，點擊【導入】按鈕，系統會自動在奧維根目錄下篩選ovmap文件，選擇需要導入的ovmap文件，點擊【導入】，即可將自定義地圖的圖層添加到［自定義地圖管理］中。

    注意：在導入的過程中，若提示“已存在，地圖id***”，且已有的圖層不重要，應點擊【覆蓋】，將已有的圖層覆蓋；若已有的圖層比較重要，不能覆蓋，應點擊【取消】，請?jiān)趭W維PC端重新添加圖層并導入圖片。

    在奧維中，地圖均是用地圖id識別的，所以地圖id不能變化，否則導入的地圖是無法瀏覽的。

    4

    若用戶為安卓操作系統用戶，用QQ、微信傳輸?shù)臄?shù)據，沒有將數據存放到奧維根目錄，可直接在［選擇文件］頁面中點擊【sd卡】，在QQ、微信的根目錄下查找文件。

    安卓系統QQ根目錄：tencent/QQfile_recv

    安卓系統微信根目錄：tencent/MicroMsg/Download

    蘋果用戶一定要使用iTunes將文件放置奧維根目錄下。

    5、導入地圖數據

    在奧維Android/iOS版主界面中，點擊【更多】，點擊【數據管理】，點擊【地圖管理】，進入［地圖管理］頁面。

    5

    在［地圖管理］頁面中，點擊【導入地圖】，點擊【導入文件】，選擇需要導入的地圖數據，執行導入。

    完成后，即可瀏覽該地圖。

    6

    在奧維主界面上，點擊圖片1按鈕，點擊【自定義地圖】，選擇導入的圖層，即可在地圖窗口中瀏覽導入的地圖。

    7

    另外，需要說明的是，若用戶導入的地圖的級別高于系統設置的最大縮放級別，就需要調整系統的最大縮放級別。

    在奧維主界面上，點擊【更多】，點擊【設置】，點擊【高級功能】，點擊【最大縮放級別】，將級別調高即可。

    8

    【視頻】如何創建備注模板并給標簽、軌跡、圖形添加模板式備注

    更新 閱讀 31,589 次

    在奧維互動地圖中，用戶可根據實際需要自行設計備注模板，填寫數據的屬性信息。該功能可用于需要填寫固定屬性信息的任何工作中，如土地、林業、房產、農業等調查登記，質量監測、管理，土地、房產評估，電信電力施工等。

    本教程主要對奧維互動地圖的備注模板功能進行講解，用戶可根據實際需要創建HTML備注模板，添加模板式備注，擴展標簽、軌跡、圖形的屬性。

    點擊觀看

    【視頻】標簽對象與CSV（表格）文件的導入導出

    更新 閱讀 33,983 次

    在奧維互動地圖中，用戶可將奧維對象（標簽、軌跡、圖形等）導出成CSV文件，在Excel中查看；也可以將Excel表格坐標數據導入到奧維中，生成標簽。

    本教程主要對標簽對象與CSV文件的導入導出進行講解，內容包括導出標簽的經緯度坐標、投影坐標（北京54、西安80、CGCS2000）及海報；導入經緯度坐標、投影坐標等坐標文件，生成奧維標簽數據。

    點擊觀看

    Windows環境圖形化界面安裝MySQL數據庫

    更新 閱讀 21,411 次

    MySQL數據庫可以與奧維互動地圖企業服務器安裝在同一臺機器上，也可以安裝在獨立的數據庫服務器上。

    本文以安裝MySQL5.7.22為例進行闡述，用戶也使用其他版本的MySQL軟件。安裝MySQL5.7.22，必須先安裝.NET Framework 4.5.2或以上版本；若您使用其他版本的MySQL軟件，在執行安裝的過程中會彈出相關提示，請根據提示安裝相應版本的.NET Framework。

    1.NET Framework 4.5.2

    若您已經安裝.NET Framework 4.5.2或更高版本，則無需執行下列步驟。

    （1）下載

    .NET Framework 4.5.2：https://download.microsoft.com/download/e/2/1/e21644b5-2df2-47c2-91bd-63c560427900/NDP452-KB2901907-x86-x64-AllOS-ENU.exe

    （2）安裝

    啟動安裝程序，勾選【I have read and accept the terms】，點擊【Install（安裝）】按鈕，執行安裝程序。

    1

    安裝完成后，點擊【Finish（完成）】按鈕，即可。

    2

    2. 安裝MySQL5.7.22

    若您在內網（離線）環境下安裝，請先安裝Microsoft Visual C++ 2013 Redistributable插件，再安裝MySQL數據庫軟件。

    若您在公網（在線）環境下安裝，直接安裝MySQL數據庫軟件即可，在安裝的過程中，會自動安裝Microsoft Visual C++ 2013 Redistributable插件。

    2.1. 下載軟件

    （1）下載Microsoft Visual C++ 2013 Redistributable插件

    64位安裝程序：http://download.microsoft.com/download/1/8/0/180FA2CE-506D-4032-AAD1-9D7636F85179/vcredist_x64.exe；

    32位安裝程序：http://download.microsoft.com/download/1/8/0/180FA2CE-506D-4032-AAD1-9D7636F85179/vcredist_x86.exe。

    （2）下載MySQL數據庫

    MySQL數據庫：https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.22.1.msi

    2.2. 安裝MySQL

    （1）運行mysql-installer-community-5.7.22.1.msi，進入安裝界面，勾選【I accept the license terms】，點擊【Next（下一步）】按鈕，選擇【Server only】，點擊【Next（下一步）】按鈕。

    21

    （2）安裝Microsoft Visual C++ 2013 Redistributable插件

    若用戶已安裝該插件，則此處不會提示安裝，直接會執行下一步驟。

    點擊【Execute】按鈕，進入Microsoft Visual C++ 2013 Redistributable插件安裝界面，勾選【I agree to the license terms and conditions】，點擊【Install】按鈕，執行安裝。安裝完成后，點擊【Close】按鈕。

    4

    （3）安裝MySQL Server 5.7.22

    點擊【Next（下一步）】按鈕，點擊【Execute】按鈕，執行安裝MySQL Server 5.7.22。

    5

    （4）安裝完成后，點擊【Next（下一步）】按鈕，點擊【Next（下一步）】按鈕，執行MySQL數據庫相關配置。

    6

    （5）配置Group Replication（組復制），保持默認設置即可，點擊【Next（下一步）】按鈕；配置Type and Networking（類型與組網），保持默認設置即可，點擊【Next（下一步）】按鈕。

    7

    （6）配置root用戶密碼，輸入root用戶密碼并確認密碼，該密碼用于連接數據庫，請用戶牢記。

    密碼設置建議：由大寫字母、小寫字母、特殊符號和數字組成，保障數據庫的安全性。

    點擊【Next（下一步）】按鈕；配置Windows Service（Windows 服務），保持默認設置即可，點擊【Next】按鈕。

    8

    （7）配置插件和擴展功能，保持默認設置即可，點擊【Next（下一步）】按鈕；執行應用配置，點擊【Execute】按鈕。

    9

    （8）應用配置完成后，點擊【Next（下一步）】按鈕，點擊【Finish】按鈕，即完成安裝MySQL數據庫軟件

    10

    3. 配置MySQL數據庫

    （1）啟動MySQL 5.7 Command Line Client，輸入root用戶密碼，進入數據庫。

    （2）創建ovsrv數據庫，執行命令：create database ovsrv character set utf8;

    （3）退出，執行命令：quit

    3



    配置完成后，建議您將data文件夾移動到空間較大的磁盤中，不要放在C盤，避免后期數據存放不下。關于移動data文件夾的詳細操作請查閱文檔《Windows環境下如何遷移奧維企業服務器數據庫》。



    4. 補充說明：優化MySQL配置

    在Windows環境下，為提高M(jìn)ySQL數據庫性能，用戶可根據服務器的配置修改數據庫my.ini配置文件。

    4.1. MySQL路徑

    MySQL數據庫默認安裝在C盤，my.ini文件默認目錄C:\ProgramData\MySQL\MySQL server 5.7

    12

    一般情況下，C盤中的ProgramData文件夾是隱藏的，用戶需要設置顯示隱藏文件夾。

    • Windows 10、Windows server2016、Windows server 2019顯示隱藏文件夾

    13

    • Windows 7、Windows server 2008顯示隱藏文件夾

    進入到C盤，點擊【組織】—>【文件夾和搜索選項】—>【查看】，在[隱藏文件和文件夾]中，選擇【顯示隱藏的文件、文件夾】，點擊【確定】。

    14

    在C盤下，即會顯示ProgramData目錄。

    15

    4.2. 修改my.ini文件

    您可以使用記事本打開該文鍵。

    16

    （1）max_allowed_packet

    該配置表示服務器可以處理的一個查詢包的最大容量，會影響數據的上傳下載。

    您應該修改為：max_allowed_packet=256M

    （2）innodb_flush_log_at_trx_commit

    影響MySQL性能的主要配置是“innodb_flush_log_at_trx_commit”。在my.ini文件中，該參數的默認值為1。取1時，性能最差，但不會丟失數據。具體說明如下：

    innodb_flush_log_at_trx_commit=0：每秒將日志緩沖區寫入log file，并同時flush到磁盤。跟事務提交無關。在機器crash并重啟后，會丟失一秒的事務日志數據（并不一定是1s，也許會有延遲，跟操作系統調度有關）。

    innodb_flush_log_at_trx_commit=1：每次事務提交將日志緩沖區寫入log file，并同時flush到磁盤。（crash不會丟失事務日志）。

    innodb_flush_log_at_trx_commit=2：每次事務提交將日志緩沖區寫入log file，每秒flush一次到磁盤。（crash有可能丟失數據）。

    22

    對于其他配置，其他配置可保持不變，對性能幾乎沒有影響。

    4.3. 保存my.ini文件

    點擊【文件】—>【另存為】，編碼選擇【ANSI】，保存。

    17

    點擊【是】，替換；點擊【確定】。

    18

    4.4. 重啟MySQL服務

    修改my.ini文件后，一定要重啟MySQL服務。

    在桌面左下角的搜索框，輸入“服務”，打開【服務】，即可進入后臺服務管理界面。也可以從控制面板中進入：控制面板à系統和安全à管理工具à服務。

    找到MySQL服務，點擊【重啟動】，即可。

    ★說明：服務一定是要“正在運行”的狀態，否則無法正常使用。

    19

    4.5. 重啟奧維企業服務器

    重啟MySQL服務后，一定要重啟奧維企業服務器。點擊【啟動服務】—>【是】，即可。

    20

    【視頻】如何在Windows環境下安裝部署奧維企業版

    更新 閱讀 11,704 次

    奧維互動地圖企業版是基于奧維互動地圖平臺，企業用戶可通過奧維企業版，實現安全的數據管理，集約化的數據共享管理，嚴格的權限控制，方便的遠程協助，多級拓?fù)浣Y(jié)構。
    奧維互動地圖企業版由企業服務器、管理控制臺、MySQL數據庫、奧維客戶端等組件構成。目前，企業服務器有Windows版和CenOS版。

    本教程將以Windows server 2008 R2為例，對在Windows環境下安裝部署奧維企業版進行詳細的說明。

    點擊觀看

    如何將奧維GPS定位設備分享給好友

    更新 閱讀 62,091 次

    在奧維互動地圖中，用戶可將本賬戶綁定的一個或多個奧維GPS定位設備分享給好友，以實現在一個團隊內部共享定位設備的實時位置、軌跡等信息。具體操作步驟如下：

    關于設備分享，在電腦版和手機版任意一處設置即可。如電腦版中設置了分享后，手機版中就無需再次設置。

    本文主要介紹如何將奧維定位設備分享給好友，其他的功能使用請參考使用幫助文檔：

    奧維GPS定位設備使用說明：http://www.lnjo.cn/132078-2/

    本文定義兩個用戶角色，用戶A和用戶B，用戶A將定位設備及其位置信息分享給用戶B。

    該功能僅VIP和SVIP用戶能使用，即用戶A和用戶B必須均為奧維會員。

    1、電腦版

    （1）添加定位設備

    用戶A操作。

    購買奧維GPS定位設備后，可在奧維互動地圖PC端、手機端中將其與奧維賬戶綁定。

    在PC版中，點擊工具欄中的6按鈕，調出［好友列表］窗口。選中【我的定位設備】，點擊鼠標右鍵，點擊【添加定位設備】，輸入IMEI號和名稱，點擊【確定】按鈕，即可。

    5

    （2）設備分享

    用戶A操作。

    在［我的定位設備］列表下，選中需要分享給好友的設備，點擊鼠標右鍵，點擊【設備分享】按鈕，彈出［選擇好友］窗口，勾選用戶B，點擊【確定】按鈕，即可完成分享。

    9

    （3）查看好友分享的設備

    用戶A將設備分享給用戶B后，用戶B即可查看該設備。

    在用戶B的奧維中，顯示好友A分享的設備，名稱為“F_ov200”字樣。

    對于用戶A分享的設備，用戶B能使用的功能有查看設備屬性、顯示實時軌跡、查看設備歷史位置、里程統計、地圖跟隨。

    11

    2、手機版

    假設用戶A將設備分享給用戶B。

    用戶A操作：在［好友］頁面中，點擊定位設備，點擊【設備分享】，勾選好友，點擊【確定】，即可。

    用戶B操作：在用戶B的奧維中，顯示好友A分享的設備，名稱為“F_ov200”字樣，可使用查看設備屬性、顯示實時軌跡、查看設備歷史位置、里程統計、地圖跟隨等功能。

    64

    標簽附件關聯使用說明

    更新 閱讀 39,694 次

      在奧維互動地圖中，用戶可給標簽添加任何格式的附件文件，如表格、文檔、圖片、音頻、視頻；可指定第三方應用程序打開附件文件，同時可通過命令行參數設置打開方式（如文本附件，可設置只讀、可寫等）。當然，對于常用的文件格式，即使用戶不指定打開程序，奧維也會自動調用電腦機器中已有的程序打開。

      在奧維互地圖瀏覽器中，標簽附件關聯的功能效果在一定程度上與標簽圖標關聯一致，但二者也有較大的區別。二者的共同點和不同點主要如下：

      （1）共同點

      ①二者都可以通過第三方應用程序打開文件。

      ②二者都可以實現不同的標簽（ID一致也可）關聯不同的文件。

      （2）不同點

      ①標簽圖標關聯，是通過圖標類型關聯的，圖標一致的標簽（如圖標ID均為1的標簽）僅能實現關聯同一個類型的文件，而不能實現標簽1關聯TXT文本，標簽2關聯JPG圖片；若要實現不同的標簽關聯不同類型的文件，需要保證標簽的圖標不一致。而標簽附件關聯，關聯應用程序是按文件類型設置的，每個標簽可以設置不同文件類型的附件，不同的格式文件可以調用不同的應用程序打開，因此即使圖標ID一致，也可以實現不同的標簽關聯不同類型的文件；如標簽1添加TXT文件作為附件，標簽2添加JPG圖片作為附件，可以分別調用記事本和照片查看器打開。

      ②標簽圖標關聯，支持新增內容的回寫，即用戶在標簽備注欄目填寫的備注信息，通過圖標關聯功能使用記事本打開后，可在記事本中修改內容，保存后，可回寫到【備注】欄目中；而標簽附件關聯，用記事本打開TXT文本附件后，只能讀取文件的內容，不支持在記事本中修改內容并保存到文件中。

      ③標簽圖標關聯，若將標簽分享給好友，標簽備注信息可一同分享，好友在本機需要重新設置關聯第三方應用程序；標簽附件關聯，若將標簽分享給好友，附件不會一同分享，需要單獨發送給好友，好友在本機需要重新設置關聯第三方應用程序。

      用戶可根據實際需要選擇功能的實現方式。標簽圖標關聯詳細介紹請參考使用幫助文檔《標簽圖標關聯使用說明》。

      下面，對標簽附件關聯進行詳細介紹。

      1、設置附件

      本文以三個標簽為例，分別添加TXT文本、JPG圖片、mp4視頻附件。用戶可根據實際需要添加任意格式的附件文件。

      在地圖上，點擊需要添加附件的標簽，點擊未標題-2按鈕，進入［標簽設置］窗口。

      未標題-1

      在［標簽設置］窗口中，點擊【設置附件】按鈕，進入［標簽附件設置］窗口，用戶可從本地磁盤中添加附件，也可從附件庫中添加附件。

      未標題-3

      在［標簽附件設置］窗口中，點擊【從文件中加載】按鈕，選擇需要作為標簽附件的TXT文本，點擊【打開】按鈕，即可。

      未標題-4

      添加完成附件后，點擊【保存】按鈕，添加的附件即可保存到奧維的標簽附件庫中。

      未標題-5

      另外兩個標簽的附件也按照上述步驟添加完成。

      2、附件關聯

      在奧維互動地圖中，點擊［系統］菜單，點擊【數據管理】，點擊【標簽附件庫管理】，進入［標簽附件庫管理］窗口，可在此查看添加到標簽里面的附件。

      未標題-6

      在［標簽附件庫管理］窗口中，點擊【附件關聯】按鈕，進入［附件打開方式管理］窗口。用戶可在此設置各類型附件的打開方式。

      未標題-7

      （1）添加附件打開方式

      在［附件打開方式管理］窗口中，點擊【添加】按鈕，進入［附件打開方式選項］窗口，設置文件類型、應用程序文件路徑、命令行參數；設置完成后，點擊【確定】按鈕，即可。

      7

      文件類型［文件后綴名］：設置需要使用第三方程序打開的文件類型。如TXT文本，則設置為.txt。

      應用程序文件路徑：即第三方應用程序可執行文件（.exe文件）的路徑。如notepad++的默認安裝路徑為C:\Program Files (x86)\Notepad++\notepad++.exe。

      命令行參數：部分應用程序支持使用命令行參數打開文件。如TXT文件，使用notepad++打開，可設置只讀方式打開，命令行參數為-ro（readonly）。

      這里需要特別說明的是：不同的軟件，命令行參數不一樣，解析方式也不一樣，用戶根據指定的第三方程序設置命令行參數。奧維的解析是和cmd一致的，用戶在使用命令行參數時，在cmd中怎樣運行，就怎樣填寫到奧維中。

      下面，以TXT文本、JPG圖片、mp4格式的文件為例進行說明。

      ①TXT文本

      對于TXT文本，若用戶不設置關聯程序，奧維會自動調用默認的notepad（記事本）打開。

      在［附件打開方式選項］窗口中，填寫文件后綴名.txt，填寫notepad++應用程序文件路徑C:\Program Files (x86)\Notepad++\notepad++.exe，填寫命令行參數（如-ro（只讀）），點擊【確定】按鈕，點擊【保存】按鈕。

      注意：使用命令行參數打開TXT文本附件，需要使用notepad++打開。

      8

      設置完成后，在地圖上，按住Ctrl鍵，點擊標簽，即可調用notepad++以只讀方式打開TXT文件。關閉TXT文件后，會自動關閉［外部應用］窗口。

      9

      當然，用戶也可以設置軟件支持的其他命令行參數，如-notabbar（隱藏工具欄）。

      ②視頻文件

      對于視頻文件，若用戶不設置關聯程序，奧維會自動在用戶的機器上調用能播放該文件的應用程序。

      在［附件打開方式選項］窗口中，填寫文件后綴名，如mp4，填寫第三方應用程序文件路徑，本文使用愛奇藝萬能播放器打開（路徑：C:\Program Files (x86)\IQIYI Video\GeePlayer\3.2.49.4280\GeePlayer.exe），命令行參數可不填寫，點擊【確定】按鈕，點擊【保存】按鈕。

      11

      設置完成后，在地圖上，按住Ctrl鍵，點擊標簽，即可調用GeePlayer播放視頻文件。播放窗口后，會自動關閉［外部應用］窗口。

      12

      ③圖片

      對于JPG、png、TIFF等格式的圖片，若用戶不設置關聯程序，奧維會自動調用內置的看圖工具打開，不會調用第三方程序。

      在［附件打開方式選項］窗口中，填寫文件后綴名，如JPG，填寫第三方應用程序文件路徑，本文使用Windows自帶的畫圖工具打開（路徑：C:\Windows\System32\mspaint.exe），命令行參數可不填寫，點擊【確定】按鈕，點擊【保存】按鈕。

      13

      設置完成后，在地圖上，按住Ctrl鍵，點擊標簽，即可調用畫圖工具打開圖片文件。關閉畫圖工具后，會自動關閉［外部應用］窗口。

      14

      標簽圖標關聯使用說明

      更新 閱讀 46,880 次

        在奧維互動地圖中，可將標簽圖標與第三方應用程序關聯，實現使用奧維互動地圖管理第三方應用程序的位置信息；也可實現通過調用第三方應用程序打開、編輯奧維標簽對象的備注信息。

        應用場景舉例：

        （1）視頻監控：先在奧維地圖上建立所有監控點的標簽，并在標簽備注中注明每個監控點的參數，用圖標關聯功能，就可以讓奧維直接打開監控程序并連接到攝像頭所在位置（通過標簽備注記錄攝像頭的 IP 地址、端口等信息）

        （2）修改標簽備注

        某些企業用戶需要在備注中填寫各種表格，通過圖標關聯功能，備注信息就可以根據企業的需要設計成各種各樣的格式。當?shù)谌匠绦虼蜷_備注時，修改后的數據還可自動存回備注中。

        具體應用說明，請參考本文的《5、示例》部分。

        在地圖上，點擊標簽，點擊C978CEE0-1ABB-45dc-A8A8-7D879B9897E3按鈕，進入［標簽設置］窗口； 點擊【圖標】，進入［標簽圖片選擇］窗口。

        未標題-1

        在［標簽圖片選擇］窗口中，點擊【圖標關聯】按鈕，進入［圖標關聯管理］窗口，可添加、刪除、修改、保存圖標關聯項目。

        2

        1、添加

        在［圖標關聯管理］窗口中，點擊【添加】按鈕，進入［圖標關聯選項］窗口，設置需要關聯的圖標、應用程序文件路徑、靜態參數、動態參數等，點擊【確定】按鈕，即可添加。

        3

        每個設置項的具體含義如下：

        （1）圖標信息

        圖標信息，即設置需要關聯應用程序的標簽圖標。

        在［圖標關聯選項］窗口，點擊【圖標信息】，進入［標簽圖標選擇］窗口，選擇需要關聯應用程序的圖標。用戶可根據實際需要從普通圖標、VIP圖標、自定義圖標中選擇。

        4

        （2）應用程序文件路徑

        應用程序文件路徑，即第三方應用程序的文件路徑。在Windows操作系統中，常用的應用程序文件路徑如下：

        IE 瀏覽器：C:\Program Files (x86)\Internet Explorer\iexplore.exe

        Google Chrome：C:\Users\18408\AppData\Local\Google\Chrome\Application\chrome.exe（不同用戶的電腦不一樣，在安裝目錄下查找）

        360安全瀏覽器：C:\Users\18408\AppData\Roaming\360se6\Application\360se.exe（不同用戶的電腦不一樣，在安裝目錄下查找）

        記事本：C:\Windows\System32\notepad.exe

        截圖工具：C:\Windows\System32\SnippingTool.exe

        計算器：C:\Windows\System32\calc.exe

        （3）靜態參數

        靜態參數，用戶可根據實際情況填寫。

        ①需要設置靜態參數的情況如下：

        • 若用戶需要使用第三方應用程序打開某個固定文件時，即所有圖標一致的標簽打開同一個文件，填入這個文件的文件路徑，參考示例一。

        例如：E:\文件\ovital.txt

        • 若用戶需要使用第三方應用程序打開某個IP或域名時，即所有圖標一致的標簽打開同一個IP或域名，填入IP或域名，參考示例二。

        例如：http://192.168.1.10，http://www.lnjo.cn/

        • 有些第三方應用程序本身需要用到靜態參數，直接填入即可。

        ②不需要填寫靜態參數的情況

        • 若用戶只需打開第三方應用程序，則不需要設置任何參數。
        • 靜態參數、動態參數僅能設置一項，若設置動態參數，則【靜態參數】欄不可輸入任何參數。

        （4）動態參數

        動態參數，可設置為【不使用】、【標簽備注直接作為參數】、【標簽備注以文件參數使用】、【標簽備注以文件參數使用并在修改時回寫】、【標簽備注的ov_argv內容作參數】。

        ①不使用：以下兩種情況設置為【不使用】。

        • 若用戶只需打開第三方應用程序，則不需要設置任何參數。
        • 靜態參數、動態參數僅能設置一項，若設置靜態參數，則動態參數選擇【不使用】。

        ②標簽備注直接作為參數：使用這個圖標的標簽備注作為程序的參數，備注內容可填寫文件路徑、IP地址、域名等，每個標簽的備注信息可不一樣，詳細說明請參考示例一和示例二的動態參數部分。支持參數調用的攝像頭可以使用該功能，實現在奧維上進行視頻監控。

        ③標簽備注以文件參數使用：使用這個圖標的標簽備注作為文件內容，即調用第三方程序（如記事本）打開備注信息，備注信息可為該標簽的屬性信息，每個標簽的備注信息可不一樣，詳細說明請參考示例三。

        ④標簽備注以文件參數使用并在修改時回寫：使用這個圖標的標簽備注作為文件內容并且在第三方應用程序改寫文件時回寫到標簽備注里，如調用記事本打開備注信息并在記事本中修改備注，每個標簽的備注信息可不一樣，詳細說明請參考示例四。

        ⑤標簽備注的ov_argv內容作參數：使用這個圖標的標簽備注中添加ov_argv作為圖標關聯選項的動態參數, 在地圖上點擊標簽進行預覽時, 備注里的<ov_argv:{參數列表}>將被忽略掉， 其中 {參數列表}必須是JSON格式，目前只支持icon_argv參數。每個標簽的備注信息可不一樣，詳細說明請參考示例五。

        2、保存

        在［圖標關聯管理］窗口中，添加完關聯條目后，點擊【保存】按鈕，即可生效。

        3、修改

        在［圖標關聯管理］窗口中，選中需要修改的關聯條目，點擊【修改】按鈕，用戶可對應用程序文件路徑、靜態參數、動態參數等進行修改。

        4、刪除

        在［圖標關聯管理］窗口中，選中需要刪除的關聯條目，點擊【刪除】按鈕，即可。

        5、示例

        （1）示例一：調用第三方程序打開文件，如Word文檔、TXT文本、Excel表格、PDF文檔等。

        本文以TXT文本為例，對靜態參數和動態參數的進行比較。

        使用靜態參數，同一類型（圖標ID一致）的圖標僅能設置一樣的靜態參數，即所有圖標相同的標簽只能關聯同一個文件。

        使用動態參數，可實現每個標簽關聯不同的文件，即使圖標一致。

        ①靜態參數

        在地圖上，點擊標簽，點擊C978CEE0-1ABB-45dc-A8A8-7D879B9897E3按鈕，進入［標簽設置］窗口；點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】按鈕，進入［圖標關聯選項］窗口。

        在［圖標關聯選項］窗口中，點擊【圖標信息】，選擇圖標（如ID為1的圖標）；在【應用程序文件路徑】欄輸入記事本應用程序的路徑C:\Windows\System32\notepad.exe；在【靜態參數】欄輸入需要關聯的TXT文件的路徑，如E:\文件\ovital.txt；其他參數項不用設置，點擊【確定】按鈕，即可添加關聯應用程序；點擊【保存】按鈕，保存設置。

        注意：填入的靜態參數需要加上英文的雙引號，如填入“E:\文件\ovital.txt”。

        5

        在地圖上，按住Ctrl鍵，點擊標簽圖標，即可調用notepad（記事本）打開TXT文件。關閉TXT文件后，會自動關閉［外部應用］窗口

        6

        ②動態參數

        在地圖上，點擊標簽，點擊按鈕，進入［標簽設置］窗口；在［標簽設置］窗口中，將TXT文件的路徑填寫到【備注】欄目。

        本文準備兩個標簽，分別填寫不一樣的TXT文件路徑，使用一致的圖標，如下圖所示。

        未標題-2

        在［標簽設置］窗口中，點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】，進入［圖標關聯選項］窗口；設置圖標信息（選擇與上圖一致的圖標），在【應用程序文件路徑】欄目輸入記事本應用程序的路徑C:\Windows\System32\notepad.exe；點擊【動態參數】下拉框，選擇【標簽備注直接作參數】，點擊【確定】按鈕，即可添加關聯條目；點擊【保存】按鈕，保存設置。

        同一ID的圖標僅需設置一個關聯。

        8

        在地圖上，按住Ctrl鍵，分別點擊這兩個標簽圖標，即可調用notepad打開這兩個TXT文件。關閉TXT文件后，會自動關閉［外部應用］窗口。

        標簽#0GJ， 打開關聯文件，如下圖所示。

        9

        標簽#0J1G1，打開關聯文件，如下圖所示。

        10

        示例二：調用第三方程序打開IP地址或域名。

        本文以使用Chrome瀏覽器打開奧維互動地圖官網（www.lnjo.cn）為例，IE等其他瀏覽器也支持。

        特別說明：支持參數調用的攝像頭可以使用該功能，實現在奧維上進行視頻監控。

        使用靜態參數，同一類型（圖標ID一致）的圖標僅能設置一樣的靜態參數，即所有圖標相同的標簽只能關聯相同的IP地址或域名。

        使用動態參數，可實現每個標簽關聯不同的IP地址或域名，即使圖標一致。這是動態參數的優勢所在。

        另外，對于支持使用命令行啟動參數的瀏覽器（如Chrome瀏覽器），靜態參數和動態參數均可使用瀏覽器支持的命令行啟動參數。

        ①靜態參數

        在地圖上，點擊標簽，點擊按鈕，進入［標簽設置］窗口；點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】按鈕，進入［圖標關聯選項］窗口。

        在［圖標關聯選項］窗口中，點擊【圖標信息】，選擇圖標（如ID為2的圖標）；在【應用程序文件路徑】欄輸入Chrome瀏覽器應用程序的路徑，如：

        C:\Program Files\Google\Chrome\Application\chrome.exe（用戶的Chrome瀏覽器可能不是這個路徑，請?jiān)贑hrome安裝目錄下查找）；在【靜態參數】欄輸入需要打開的網站，如www.ovital.com，其他參數項不用設置，點擊【確定】按鈕，即可添加關聯應用程序；點擊【保存】按鈕，保存設置。

        3

        在地圖上，按住Ctrl鍵，點擊標簽圖標，即可調用Chrome瀏覽器打開奧維官網。關閉奧維官網后，會自動關閉［外部應用］窗口。

        4

        在靜態參數www.lnjo.cn前加上Chrome瀏覽器支持的命令行啟動參數，如--incognito（表示采用無痕模式啟動瀏覽器），點擊【確定】按鈕，添加關聯條目；點擊【保存】按鈕，保存設置。

        5

        在地圖上，按住Ctrl鍵，點擊標簽圖標，調用Chrome瀏覽器打開奧維官網，可正常使用無痕模式打開奧維官網。關閉奧維官網后，會自動關閉［外部應用］窗口。

        6

        ②動態參數

        在地圖上，點擊標簽，點擊按鈕，進入［標簽設置］窗口；在［標簽設置］窗口中，將TXT文件的路徑填寫到【備注】欄目。

        本文準備三個標簽，其中標簽01和03的備注填寫一樣的地址（www.lnjo.cn），標簽03加上了Chrome瀏覽器命令行啟動參數；標簽02填寫的地址（www.baidu.com）與01和03不同；三個標簽使用一致的圖標，如下圖所示。

        7

        在［標簽設置］窗口中，點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】，進入［圖標關聯選項］窗口；設置圖標信息（選擇與上圖一致的圖標），在【應用程序文件路徑】欄目輸入Chrome瀏覽器應用程序的路徑

        C:\Program Files\Google\Chrome\Application\chrome.exe；點擊【動態參數】下拉框，選擇【標簽備注直接作參數】，點擊【確定】按鈕，即可添加關聯條目；點擊【保存】按鈕，保存設置。

        同一ID的圖標僅需設置一個關聯。

        8

        在地圖上，按住Ctrl鍵，分別點擊這三個標簽，即可調用Chrome瀏覽器打開網址。關閉網頁后，會自動關閉［外部應用］窗口。

        動態參數（無命令行啟動參數），打開奧維官網，如下圖所示。

        9

        動態參數（無命令行啟動參數），打開百度首頁，如下圖所示。

        10

        動態參數（有命令行啟動參數），無痕模式打開奧維官網，如下圖所示。

        11

        示例三：標簽備注以文件參數使用。

        調用第三方程序打開備注信息，備注作為文件的內容。本文以notepad（記事本）為例進行說明。

        每個標簽可以填寫不一樣的備注信息。

        在地圖上，點擊標簽，點擊按鈕，進入［標簽設置］窗口；在［標簽設置］窗口中，在【備注】欄目填寫備注信息。

        12

        在［標簽設置］窗口中，點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】，進入［圖標關聯選項］窗口；設置圖標信息（選擇與上圖一致的圖標），在【應用程序文件路徑】欄目輸notepad（記事本）應用程序的路徑C:\Windows\System32\notepad.exe；點擊【動態參數】下拉框，選擇【標簽備注以文件參數使用】，在文件后綴名中填寫第三方程序默認文件的后綴名，notepad的默認文件后綴名為.txt，點擊【確定】按鈕，即可添加關聯條目；點擊【保存】按鈕，保存設置。

        常用應用程序的默認文件的后綴名：

        Word文檔：.doc/.dcox

        13

        在地圖上，按住Ctrl鍵，點擊這標簽，即可調用notepad打開備注信息，生成TXT文件。關閉文件后，會自動關閉［外部應用］窗口。

        22

        示例四：標簽備注以文件參數使用并在修改時回寫。

        調用第三方程序打開備注信息，備注作為文件的內容，修改文件內容并保存，可回寫到【備注】欄目。本文以notepad（記事本）為例進行說明。

        每個標簽可以填寫不一樣的備注信息。

        在地圖上，點擊標簽，點擊按鈕，進入［標簽設置］窗口；在［標簽設置］窗口中，在【備注】欄目填寫備注信息。

        14

        在［標簽設置］窗口中，點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】，進入［圖標關聯選項］窗口；設置圖標信息（選擇與上圖一致的圖標），在【應用程序文件路徑】欄目輸notepad（記事本）應用程序的路徑C:\Windows\System32\notepad.exe；點擊【動態參數】下拉框，選擇【標簽備注以文件參數使用并在修改時回寫】，在文件后綴名中填寫第三方程序默認文件的后綴名，notepad的默認文件后綴名為.txt，點擊【確定】按鈕，即可添加關聯條目；點擊【保存】按鈕，保存設置。

        24

        在地圖上，按住Ctrl鍵，點擊這標簽，即可調用notepad打開備注信息，生成TXT文件。關閉文件后，會自動關閉［外部應用］窗口。

        25

        在文件中增加內容，保存修改，關閉文件，即可將新增的內容回寫到【備注】欄目中，如下圖所示。

        26

        示例五：標簽備注的ov_argv內容作參數。

        ov_argv作為圖標關聯選項的動態參數, 在地圖上點擊標簽進行預覽時, 備注里的<ov_argv:{參數列表}>將被忽略掉， 其中 {參數列表}必須是JSON格式，目前只支持icon_argv參數。本文以notepad（記事本）為例進行說明。備注示例: 11<ov_argv:{"icon_argv":"D:/111.txt"}>22。

        每個標簽可以填寫不一樣的備注信息。

        在地圖上，點擊標簽，點擊按鈕，進入［標簽設置］窗口；在［標簽設置］窗口中，在【備注】欄目填寫備注信息。

        未標題-1

        在［標簽設置］窗口中，點擊【圖標】，點擊【圖標關聯】按鈕，點擊【添加】，進入［圖標關聯選項］窗口；設置圖標信息（選擇與上圖一致的圖標），在【應用程序文件路徑】欄目輸notepad（記事本）應用程序的路徑C:\Windows\System32\notepad.exe；點擊【動態參數】下拉框，選擇【標簽備注的ov_argv內容作參數】，點擊【確定】按鈕，即可添加關聯條目；點擊【保存】按鈕，保存設置。

        未標題-1

        在地圖上，按住Ctrl鍵，點擊這標簽，即可調用notepad打開D:/111.txt文件。關閉文件后，會自動關閉［外部應用］窗口。

        image-20250627164705848

        【視頻】簡化參數的設置與CAD文件的導入

        更新 閱讀 19,301 次

        在設置坐標系的過程中，參數的設置是至關重要的。若用戶沒有現成的七參數、三參數等，可使用簡化參數完成坐標系的設置并執行導入CAD文件。
        簡化參數設置的基本條件是：已知一個坐標點的經緯度坐標和與之對應的平面坐標。若用戶沒有現成的坐標值，可通過創建一個關聯點的方式獲取。
        點擊播放

        【視頻】橫軸墨卡托投影坐標的設置與校正參數的使用

        更新 閱讀 64,411 次

        在奧維互動地圖中，用戶可將系統坐標系設置為北京54、西安80、CGCS2000以及地方獨立坐標系等平面坐標系，支持CAD文件（需另存為dxf格式）、Excel文件（需另存為CSV格式）等平面坐標文件的導入與導出。

        點擊觀看

        如何添加在線自定義地圖

        更新 閱讀 247,843 次

        在奧維互動地圖中，除了可以瀏覽內置的四維地球系列地圖，您還可以添加自定義地圖，如在線互聯網地圖和航拍圖等。

        ☆說明：正常添加在線互聯網地圖的前提條件

        （1）被添加的地圖采用墨卡托投影方式，如天地圖；或采用經緯度投影方式，如中國地質圖。

        （2）圖片的URL鏈接里必須包含有地圖圖片的坐標值XY，以及地圖縮放級別值Z。

        （3）被添加的地圖采用JPG或PNG格式的圖片顯示，每個圖塊的尺寸為256×256或512×512像素。

        1. 獲取在線地圖URL

        進入您需要添加的地圖官網，使用瀏覽器查看并解析地圖的主機名、URL、尺寸、格式，如下。

        本文以天地圖影像底圖（經緯度投影）和天地圖影像注記（經緯度投影）為例。

        （1）使用瀏覽器打開天地圖（https://www.tianditu.gov.cn/），點擊【開發資源】→【地圖API】。

        （2）將地圖瓦片獲取示例復制到TXT文本中，在TXT文本中對URL進行編輯，如下：

        未標題-1

        未標題-2

        說明：

        ①img_w：根據您需要添加的圖層類型進行變換，這里img_w代表您添加的是球面墨卡托投影類型的影像底圖。

        未標題-4

        ②LAYER的參數：影像底圖是img，影像注記是cia，矢量底圖是vec，矢量注記是cva等，具體參數類型請參考天地圖服務地址中的參數值。

        ③w：w代表投影類型為球面墨卡托投影，如果您添加的投影類型為經緯度投影，請將此處改為c。

        ④tk：需要您去天地圖官網申請密鑰，您可以點擊“申請Key”超鏈接。

        未標題-5

        有些地圖的URL格式可能是“https://a.tile.openstreetmap.org/6/50/22.png”。

        其中：a.tile.openstreetmap.org為主機名，前綴a為主機編號，在a至c之間變化，用變量替換為“{$serverpart}.tile.openstreetmap.org”；/6/50/22.png為URL，用變量替代為“/{$z}/{$x}/{$y}.png”。

        注意：若您的圖為512*512像素，即x、y都要除2，z要減1。

        URL示例：/arcgis/rest/services/ChinaOnlineCommunity_Mobile/MapServer/tile/{$z-1}/{$y/2}/{$x/2}

        2. 添加自定義地圖

        在奧維電腦端，點擊[自定義地圖]→【自定義地圖管理】→【添加】。

        圖片1

        進入［自定義地圖[添加]］對話框，設置下圖中所框選的參數。

        未標題-6

        ☆說明

        （1）地圖ID：200-999之間，系統會給每個自定義地圖分配一個ID號，不用修改。

        （2）地圖名稱：即圖層名稱，設置后會顯示在[自定義地圖]菜單下，如“天地圖影像底圖（經緯度投影）”。

        （3）最大級別：該地圖的最高級別，例如天地圖影像底圖的最高級別為18級，您可以設置為18及以上。

        （4）投影類型：您根據地圖的實際情況選擇。因?yàn)楸臼纠砑拥氖翘斓貓D影像底圖（經緯度投影），所以選擇【經緯度投影】。

        （5）圖片類型：您根據地圖的實際情況選擇，地形圖、衛星圖（或影像圖）就選擇【影像地圖】；其他地圖可選擇【普通地圖】。

        （6）圖片格式：您根據地圖的實際情況選擇。天地圖保持默認；OpenStreetMap為“png”。您可以在網頁地圖請求信息中查看。

        （7）圖片大小：您根據實際情況選擇，天地圖保持默認。

        （8）主機名：您根據實際情況填寫。

        根據《1. 獲取在線地圖URL》中的分析，天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用，可以填寫“t0.tianditu.gov.cn”。

        （9）端口號：在線互聯網地圖，通常保持默認即可。如果您地圖服務器設置了網絡端口號，那么就需要填寫。

        （10）主機編號：您根據地圖的實際情況填寫。天地圖保持默認，OpenStreetMap為“a至c”。

        （11）URL：您根據地圖的實際情況填寫。天地圖影像底圖（經緯度投影）為“/img_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=c&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰”。

        設置完成后，點擊【確定】。

        您點擊[自定義地圖]，選擇剛添加的圖層，即可瀏覽該地圖。

        未標題-7

        ★特別說明：

        部分地圖需要令牌或者秘鑰才能訪問，如四川天地圖。

        四川天地圖令牌生成鏈接：http://www.scgis.net.cn/imap/iMapServer/Token/default.aspx

        天地圖影像注記（經緯度投影）圖層配置信息如下：

        最大級別：18
投影類型：經緯度投影
圖片類型：影像地圖
圖片格式：JPG
圖片大?。?56像素
主機名：t0.tianditu.gov.cn   天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用
端口號：默認
主機編號：默認
URL：/cia_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cia&STYLE=default&TILEMATRIXSET=c&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰

        3.疊加路網圖層

        本文以天地圖影像底圖（經緯度投影）為例，在天地圖上疊加影像注記。

        在［自定義地圖管理］對話框，勾選需要設置疊加層的地圖，點擊【修改地圖】。

        未標題-8

        設置完后，點擊【確定】→【確定】。

        未標題-9

        在[自定義地圖]菜單下，選擇【天地圖影像底圖（經緯度投影）】，即可查看路網及衛星圖。未標題-10

        4.常用地圖的URL

        • 天地圖矢量底圖（經緯度投影）
        最大級別：18
投影類型：經緯度投影
圖片類型：普通地圖
圖片格式：PNG
圖片大小：256像素
主機名：t0.tianditu.gov.cn   天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用
端口號：默認
主機編號：默認
URL：/vec_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=c&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰
        • 天地圖影像底圖（經緯度投影）
        最大級別：18
投影類型：經緯度投影
圖片類型：影像地圖
圖片格式：JPG
圖片大?。?56像素
主機名：t0.tianditu.gov.cn  天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用
端口號：默認
主機編號：默認
URL：/img_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=img&STYLE=default&TILEMATRIXSET=c&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰
        • 天地圖影像注記（經緯度投影）
        最大級別：18
投影類型：經緯度投影
圖片類型：影像地圖
圖片格式：JPG
圖片大小：256像素
主機名：t0.tianditu.gov.cn   天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用
端口號：默認
主機編號：默認
URL：/cia_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cia&STYLE=default&TILEMATRIXSET=c&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰
        • 天地圖矢量注記（經緯度投影）
        最大級別：18
投影類型：經緯度投影
圖片類型：普通地圖
圖片格式：PNG
圖片大?。?56像素
主機名：t0.tianditu.gov.cn   天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用
端口號：默認
主機編號：默認
URL：/cva_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=c&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰
        • 天地圖矢量注記（球面墨卡托投影）
        最大級別：18
投影類型：墨卡托全球
圖片類型：普通地圖
圖片格式：PNG
圖片大小：256像素
主機名：t0.tianditu.gov.cn   天地圖地圖服務二級域名包括t0-t7，您可以隨機選擇使用
端口號：默認
主機編號：默認
URL：/cva_w/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=w&FORMAT=tiles&TILEMATRIX={$z}&TILEROW={$y}&TILECOL={$x}&tk=您的密鑰

        天地圖其他圖層的URL請參考以上URL進行編寫，這里不再贅述。

        如何實現手機與電腦端收藏夾數據同步

        更新 閱讀 98,106 次

          點對點同步，是指終端和終端之間直接通過網絡建立連接，實現收藏夾數據及標簽附件同步。

          1、手機端數據同步到電腦

          （1）建立點對點同步

          在手機端登錄賬戶后，點擊【收藏】→【菜單】→【與我的電腦同步對象】，進入[同步頁面]界面，系統會直接與電腦端建立連接。

          如果提示“點對點連接建立成功”，您就可以執行同步操作。

          如果提示連接失敗，請您檢查手機或電腦的網絡是否正常連接。為了保障連接穩定性，建議您手機和電腦連接同一個網絡。

          未標題-1

          （2）同步收藏夾對象

          同步選項，您可以選擇收藏夾數據合并到對方收藏夾、收藏夾數據覆蓋到對方收藏夾和附件合并到對方附件庫。

          ①收藏夾數據合并到對方收藏夾：相同的部分會執行覆蓋操作，手機端相比電腦端多出的部分執行添加操作。

          ②收藏夾數據覆蓋到對方收藏夾：電腦端相比手機端多出的部分會執行刪除操作，相同的部分會執行覆蓋操作，手機端相比電腦端多出的部分執行添加操作。

          ③附件合并到對方附件庫：用于同步附件，手機端相比電腦端多出的附件會執行添加操作，如果沒有會提示“沒有需要同步的附件”。

          同步收藏夾對象，建議您選擇【收藏夾數據合并到對方收藏夾】，點擊【同步分析】。分析完成后，點擊【確定】，開始同步。

          未標題-1

          （3）同步附件

          同步完收藏夾對象后，如果有附件，系統會提示您“是否繼續同步附件”。

          如果您不需要同步附件，請點擊【取消】。

          如果您需要同步附件，點擊【確定】→【確定】，開始同步。

          完成后，您可以點擊【返回】，退出點對點同步。

          未標題-2

          2、電腦端數據同步到手機

          操作步驟與《1、手機端發起點對點同步》類似。

          電腦端登錄賬戶后，點擊【用戶】→【與手機點對點同步】。同步選項，選擇【收藏夾數據合并到對方收藏夾】，點擊【同步分析】→【開始同步】，等待完成。同步完成后，如果有附件，系統會提示“是否繼續同步附件”，點擊【確定】→【開始同步】，等待完成，即可。

          地圖坐標系說明

          更新 閱讀 3,081,088 次

            一、經緯度坐標系類型

            1、WGS-84

            世界標準經緯度坐標系，國際上通用的經緯度坐標系，絕大多數GPS、北斗設備獲取的經緯度值就是WGS84坐標系，谷歌地球上獲取的也是WGS-84坐標值；奧維互動地圖中國大陸境外地區就是以WGS-84坐標系來顯示經緯度值，所以大陸境外的標簽、軌跡點、圖形點顯示的經緯度值后面都不帶"GCJ-02"備注，經緯度設置框也不帶"GCJ-02"選項。

            2、GCJ-02

            中國GCJ-02經緯度坐標系，又稱為"火星坐標系"，國家測繪地理信息局在02年發布的坐標體系。

            （1）國家規定，互聯網地圖在國內必須至少使用GCJ-02進行首次加密。

            （2）該坐標系是國內最廣泛使用的坐標體系，如百度、高德、騰訊等地圖在中國境內都使用它。

            （3）在奧維互動地圖中，中國大陸境內地區就是以GCJ-02坐標系來顯示經緯度值，所以大陸境內的標簽、軌跡點、圖形點顯示的經緯度值后面都帶"GCJ-02"備注，經緯度設置框也自動添加"GCJ-02"選項并且自動勾選；如果需要將點的經緯度修改為WGS-84坐標系的坐標值，須先去掉"GCJ-02"勾選項再填寫，保存后自動以GCJ-02坐標系來顯示經緯度值，而不是以WGS-84坐標系顯示經緯度。

            特別說明：在奧維互動地圖中，中國大陸境內以GCJ-02來顯示點坐標是國家規定的，坐標點的實際位置并未發生偏移，只是坐標值不一致。因此，以GCJ-02來顯示點坐標值，不影響該坐標點位置的準確性！

            3、其他特殊坐標系

            一般都是由火星坐標通過偏移算法計算得出的，如百度地圖使用的BD-09坐標系；奧維互動地圖切換到百度地圖后，大陸境外的點還是以WGS-84坐標系來顯示經緯度值，大陸境內還是以GCJ-02坐標系來顯示經緯度值，而不是以他們的坐標系來顯示經緯度值。

            舉例：天安門在不同類型坐標系下的經緯度值

            WGS-84經緯度：116.391349,39.907375（搜索框輸入格式：116.391349,39.907375，直接輸入經緯度值）

            GCJ-02經緯度：116.397590,39.908776（搜索框輸入格式：g116.397590,39.908776，經緯度值前加字母g）

            BD-09經緯度：116.403963,39.915119（搜索框輸入格式：b116.403963,39.915119，經緯度值前加字母b）

            另外，北京54、西安80、CGCS2000等大地坐標系的坐標值也是經緯度。

            其中，CGCS2000的定義與WGS84實質一樣，采用的參考橢球非常接近，扁率差異引起橢球面上的緯度和高度變化最大達0.1mm。當前測量精度范圍內，可以忽略這點差異。可以說兩者相容至cm級水平，但若一點的坐標精度達不到cm水平，則不認為CGCS2000和WGS84的坐標是相容的。

            二、平面坐標系類型

            1、全球UTM坐標系 （共60個區，需要鎖定UTM區號，區號決定平面坐標的原點）

            UTM（UNIVERSAL TRANSVERSE MERCARTOR GRID SYSTEM，通用橫墨卡托格網系統）坐標是一種平面直角坐標。在UTM系統中，北緯84度和南緯80度之間的地球表面積按經度6度劃分為南北縱帶(投影帶)。從180度經線開始向東將這些投影帶編號，從1編至60（北京處于第50帶）。

            2、橫軸墨卡托投影坐標

            北京54、西安80以及CGCS2000等平面坐標系均是由相對應的大地坐標系經過橫軸墨卡托投影（又稱高斯-克呂格投影）建立的。

            （1）北京54平面坐標系 （需要設置中央經線、七參數、三參數、四參數，參數決定平面坐標的原點）

            （2）西安80平面坐標系 （需要設置中央經線、七參數、三參數、四參數，參數決定平面坐標的原點）

            （3）CGCS2000平面坐標系（需要設置中央經線、七參數、三參數、四參數，參數決定平面坐標的原點）

            3、奧維平面坐標系（將所填寫的經緯度點或所選擇的標簽點作為平面坐標的原點）

            4、關聯點轉換坐標系（將已知平面坐標值也已知經緯度坐標值的幾個關聯點作為平面坐標的相對原點） （這個坐標系常用于導入即不知道坐標系類型也不知道坐標系參數的CAD圖，具體操作請查看使用幫助文檔《如何使用關聯點將CAD導入到奧維》）。

            舉例：天安門在不同類型平面坐標系下的坐標值（搜索框輸入方法：在對應的平面坐標系下直接輸入平面坐標值）

            UTM坐標：447975.44,4417654.06（UTM區號鎖定為50）

            北京54坐標（平面）：447953.73,4419497.34（中央經線為117度，不使用坐標參數）

            西安80坐標（平面）：447954.60,4419423.92（中央經線為117度，不使用坐標參數）

            CGCS2000坐標（平面）：447954.62,4419421.83（中央經線為117度，不使用坐標參數）

            關聯點轉換坐標（平面）：703795.91,4421761.99（以人民英雄紀念碑為關聯點 經緯度坐標： g116.397722,39.904613 平面坐標：703807.21,4421299.79）

            奧維平面坐標：-11.30,462.20 （以人民英雄紀念碑為原點） （西：-11.30 北：462.20）

            橫軸墨卡托投影坐標設置與導入導出CAD文件講解

            更新 閱讀 166,034 次

            在日常的工作中，很多用戶需要將北京54、西安80以及CGCS2000等平面坐標系的CAD文件導入到奧維中，以實現AutoCAD和奧維互動地圖之間的協同設計。為方便用戶對CAD文件進行修改和編輯，奧維互動地圖新版本優化了CAD文件的導入流程，您可以通過智能轉換或經典轉換中的任意一種方式導入CAD文件。
            其中智能轉換方式導入CAD文件請參考幫助文檔《如何通過智能轉換方式導入CAD文件（電腦端）》、《如何通過智能轉換方式導入CAD文件（手機端）》。
            目前，北京54、西安80以及CGCS2000等平面坐標系均是采用橫軸墨卡托投影（又稱高斯-克呂格投影）建立的。下面，就如何通過經典轉換方式將系統坐標系設置為橫軸墨卡托投影坐標以及導入導出CAD文件進行說明。

            1. 電腦端

            1.1. 設置系統坐標系

            在奧維互動地圖電腦端中，點擊［系統］→【系統設置】，進入［系統設置］窗口；在［常用］選項卡中，點擊【系統坐標系】下拉框，選擇【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進入［橫軸墨卡托投影坐標］設置窗口。用戶即可設置需要的坐標系。

            圖片1

            （1）坐標類型：用戶可根據實際需要選擇【經緯度<——>北京54】【經緯度<——>西安80】【經緯度<——> CGCS2000】【經緯度<——> UTM】或者【經緯度<——> 自定義】，本文以西安80為例。

            （2）轉換類型：包括七參數、三參數、四參數、全參數、固定參數和簡化參數，用戶可根據現有參數情況選擇，本文以七參數為例。當坐標類型選擇【經緯度<——> UTM】無該項設置。。

            注：

            ①經典轉換方式中若用戶的平面坐標帶有分帶號（3°分帶和6°分帶的帶號），某坐標值中有8位數（前2位數為帶號），建議用戶使用【固定參數】。選擇固定參數后，根據中央經線及帶號選擇【參數類型】，設置完成后，點擊【確定】按鈕，即可。詳細說明請參考使用幫助文檔《如何將采用分帶法坐標系統的CAD圖導入到奧維》。

            ②經典轉換方式中若用戶無其他參數，僅有中央經線，或者僅有某個點位的經緯度坐標與平面坐標，可使用簡化參數導入，詳細說明請參考使用幫助文檔《如何使用簡化參數將CAD圖導入到奧維》。

            （3）參數模式：包括默認模式、反向模式和兼容模式，其中默認模式、反向模式分別對應赫爾默特7參數變換（布爾沙模型）的兩種方式——位置向量變換（地心坐標）和坐標框架旋轉。一般保持默認設置即可。

            （4）中央經線：中央經線是投影區域內選擇的一條投影后為直線，且作為平面直角坐標系縱軸的經線。我國的經度跨度為73度到135度，因此在我國區域內取值范圍在73-135之間。

            （5）計算七參數：若用戶無法獲取到七參數，但知道部分點位（至少3個）的平面坐標和與之對應的經緯度坐標，可計算七參數。計算七參數的詳細說明請參考使用幫助文檔《如何計算7參數》。

            用戶設置完成中央經線和七參數后，點擊【確定】按鈕，關閉［橫軸墨卡托投影坐標］設置窗口，點擊【確定】按鈕，系統坐標系即顯示為西安80坐標。

            7

            1.2. 導入CAD文件

            在奧維電腦端，點擊［系統］→【導入對象】，選擇需要導入的CAD文件，點擊【打開】。

            圖片2

            進入［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。

            圖片2

            導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。
            導入到地圖：將CAD文件直接導入到地圖。
            這里我們以一個不需要進行修改或者預覽的CAD文件為例，直接點擊【導入到地圖】。
            進入［坐標轉換］窗口，因?yàn)榍懊嫖覀円呀?jīng)將系統坐標系設置為西安80坐標，因此這里我們可以直接點擊【使用系統設置】（若您沒有提前設置好坐標系，可以在坐標轉換界面切換成經典轉換、橫軸墨卡托投影坐標模式，點擊設置按鈕進行坐標系的設置，如已設置請忽略）。

            圖片3

            點擊【開始解析】按鈕，執行解析。解析完成后，彈出［導入對象］窗口，設置導入到文件夾，點擊【導入】按鈕，執行導入。導入成功后，在收藏夾中會自動生成文件夾，導入的對象存放于該文件夾中，同時導入的對象也會顯示在地圖窗口中。

            圖片5

            1.3. 導出奧維對象成CAD文件

            在奧維電腦端，點擊［系統］菜單，點擊【導出對象】按鈕，彈出［導出對象］窗口。

            圖片3

            在［導出對象］窗口中，點擊【設置對象】按鈕，彈出［添加地圖對象］窗口，勾選需要導出的對象，點擊【確定】按鈕。

            圖片7

            添加完奧維對象后，點擊【格式】下拉框，選擇【dxf格式】，點擊【兼容版本】下拉框，可選擇【AutoCAD2006之后】或者【AutoCAD2006（包含）之前】，點擊【導出】按鈕，彈出相關提示，點擊【是】按鈕，彈出［另存為］窗口，選擇路徑，輸入名稱，點擊【保存】按鈕。

            圖片8

            點擊【保存】按鈕后，彈出［導出文件[dxf]］窗口，設置CAD坐標系，用戶可根據實際需要設置。
            CAD選項多線段：一般選擇默認，也可選擇二維多線段優先或三維多線段優先。
            若用戶已將系統坐標系設置為北京54、西安80以及CGCS2000等平面坐標系，且需要導出當前系統坐標系的CAD文件，則點擊【使用系統設置】即可。
            若用戶還未設置系統坐標系，但需要導出北京54、西安80以及CGCS2000等平面坐標系，可在此點擊選擇【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進行設置（參考上文）。
            若用戶無需導出北京54、西安80以及CGCS2000等平面坐標系，只為查看圖形，選擇【UTM坐標】導出即可。
            設置完成后，點擊【導出】按鈕，執行導出。

            圖片9

            &提示：僅支持導出圖形、軌跡、標簽、路線對象；標簽，僅支持導出在地圖上顯示名稱的。

            2. 手機/平板客戶端

            2.1. 設置系統坐標系

            在奧維互動地圖手機/平板客戶端中，點擊【更多】→【設置】→【坐標系】，進入［坐標系］頁面，用戶可在此設置系統坐標系。

            圖片4

            點擊【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進入［橫軸墨卡托投影坐標］設置頁面，用戶即可在此設置需要的北京54、西安80以及CGCS2000等平面坐標系。

            具體參數說明及設置請參考本文《1.電腦端》相關部分說明，此處不再贅述。

            圖片5

            2.2. 導入CAD文件

            （1）將CAD文件傳輸?shù)绞謾C(jī)上

            用戶可通過QQ、微信將需要導入的數據傳輸?shù)绞謾C(jī)或者平板上，然后點擊該文件，點擊【用其他程序打開】，選擇【奧維互動地圖】，即可。

            當然，部分手機可能無法采用這種方式打開文件。那么，就需要從奧維軟件里面打開文件。

            安卓操作系統用戶仍然可通過QQ、微信傳輸數據，然后從QQ、微信根目錄導入CAD文件；也可通過數據線將數據從電腦拷貝到奧維手機根目錄下或者使用奧維的點對點傳輸功能將CAD文件傳輸?shù)绞謾C(jī)上。

            安卓系統QQ根目錄：文件管理/內部存儲/tencent/QQfile_recv

            安卓系統微信根目錄：文件管理/內部存儲/tencent/MicroMsg/Download

            安卓系統奧維根目錄：Android/data/com.ovital.ovitalMap/files/omap

            而蘋果用戶則需要通過iTunes將數據放到奧維根目錄下，如下圖所示。連接手機后，點擊【文件共享】，找到奧維互動地圖，將文件添加到奧維互動地圖的目錄下即可。

            14

            15

            16

            亦可使用奧維的點對點傳輸功能將CAD文件傳輸?shù)教O果手機上。

            點對點傳輸功能請參考幫助文檔《如何使用奧維點對點傳輸文件（或文件夾）》、《如何實現設備間同步》。

            （2）導入數據

            將數據傳輸?shù)绞謾C(jī)/平板上后，啟動奧維程序。

            在奧維主界面上，點擊【收藏】→【菜單】→【導入導出】→【從文件導入】。

            圖片6

            進入［選擇文件］頁面，系統直接定位到奧維根目錄，選擇需要導入的文件，彈出［讀取dxf文件］頁面。

            若用戶為安卓操作系統的手機或者平板，用QQ、微信傳輸?shù)臄?shù)據，沒有將數據存放到奧維根目錄，可直接點擊sd卡，在QQ、微信的根目錄下查找文件。

            安卓系統QQ根目錄：文件管理/內部存儲/tencent/QQfile_recv

            安卓系統微信根目錄：文件管理/內部存儲/tencent/MicroMsg/Download

            圖片12

            在［讀取dxf文件］窗口，您可以通過勾選CAD選項下的合并連續線段、合并相鄰等距直線選項，來減少數據存儲空間、提高渲染效率。不勾選CAD選項即默認對CAD文件不做任何修改。
            導入到簡易CAD：將CAD文件在奧維簡易CAD繪制窗口打開，在簡易CAD繪制窗口可以進行預覽、數據修改等操作。關于簡易CAD繪制的功能介紹請參考幫助文檔《簡易CAD繪制功能使用說明》。
            導入到地圖：將CAD文件直接導入到地圖。
            這里我們以一個不需要進行修改或者預覽的DXF文件為例，直接點擊導入到地圖。
            進入［CAD坐標設置］窗口,由于之前我們已經設置好了系統坐標系（若您沒有提前設置好坐標系，可以在坐標轉換界面切換成經典轉換、橫軸墨卡托投影坐標模式，點擊設置按鈕進行坐標系的設置，如已設置請忽略），因此這里我們可以直接點擊【使用系統坐標系】，點擊【開始解析】，系統解析文件；解析完成后，點擊【導入】。

            圖片13

            點擊【確定】，系統執行導入文件；導入完成后，數據會保存在收藏夾中，顯示在地圖上。

            圖片7

            2.3. 導出奧維對象成CAD文件

            在奧維主界面上，點擊【收藏】→【菜單】→【導入導出】→【導出對象】。

            圖片8

            進入［選擇對象］頁面，勾選需要導出的對象，點擊【確定】按鈕，彈出［導出對象］頁面，點擊【確定】，進入［導出選項］頁面，選擇文件類型［dxf文件］，點擊【保存到文件】，彈出［保存到文件］彈窗。

            圖片10

            輸入名稱后點擊【確定】。彈出相關提示，點擊【確定】按鈕，進入［CAD坐標設置］頁面，設置坐標系后，點擊【導出】按鈕，執行導出。完成后，導出的dxf文件存放在指定目錄下。
            坐標系設置，請參考本文《1.電腦端》相關部分說明。

            圖片9

            【視頻】CAD插件-斷面功能

            更新 閱讀 25,136 次

            斷面圖在道路施工、通信、地質勘查等行業使用廣泛，奧維CAD插件（版本：V1.5.2）充分結合了各行業的實際需求，將斷面功能融入其中，可實現將CAD斷面圖轉化到奧維中。

            點擊觀看

            【視頻】奧維CAD插件加載與功能應用詳解

            更新 閱讀 52,231 次

            OmapArx插件是一款用于AutoCAD和奧維互動地圖之間的協同設計的CAD插件，支持AutoCAD2007-2019（32位和64位）版本。

            OmapArx通過動態鏈接庫的方式加載到AutoCAD中，在AutoCAD中原生執行，無縫內嵌；擁有與AutoCAD自身幾乎相同的編程接口和控制能力，支持自定義對象和自定義實體的開發，為用戶提供最為強大的二次開發功能。

            點擊觀看
